Un aperçu des substrats SOI

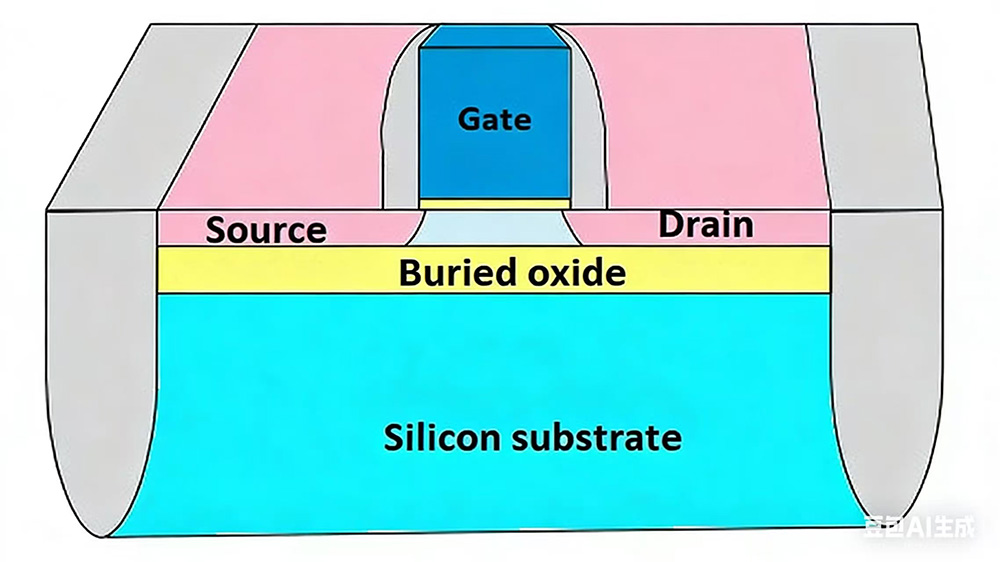

Le substrat SOI (Silicon-On-Insulator) est une structure dans laquelle une couche isolante d'oxyde de silicium (SiO2) est introduite entre une couche supérieure de silicium et unsubstrat de silicium, et des circuits intégrés sont fabriqués sur la couche mince supérieure de silicium. Cette technologie consistant à utiliser des matériaux SOI pour fabriquer des circuits intégrés est appelée technologie SOI.

Les trois principales technologies de fabrication de substrat SOI

1. Séparation par oxygène implanté (SIMOX)

2. SOI de liaison et de gravure (BESOI)

3. Technologie de coupe intelligente.

Les avantages du substrat SOI

1. Faible courant de fuite du substrat

La présence d'une couche isolante SiO2 isole efficacement le transistor du substrat de silicium sous-jacent. Cette isolation réduit les courants indésirables de la couche active vers le substrat. Le courant de fuite augmente avec la température, améliorant ainsi considérablement la fiabilité des puces dans les environnements à haute température.

2. Capacité parasite réduite

En raison de l’existence d’une capacité parasite, des retards supplémentaires sont inévitablement induits lors de la transmission du signal. L'utilisation de matériaux SOI pour réduire ces capacités parasites est une pratique courante dans les puces à grande vitesse ou à faible consommation. Par rapport aux puces conventionnelles fabriquées à l'aide de processus CMOS, les puces SOI peuvent atteindre une vitesse 15 % plus élevée et une consommation d'énergie inférieure de 20 %.

3. Isolation phonique

Dans les applications à signaux mixtes, le bruit électrique généré par les circuits numériques peut interférer avec les circuits analogiques ou radiofréquences (RF), ce qui entraînera une diminution des performances globales du système. La couche isolante SiO2 dans la structure SOI isole la couche de silicium actif du substrat, offrant ainsi une isolation phonique inhérente. Cela signifie que le bruit généré par les circuits numériques peut être efficacement empêché de se propager à travers le substrat jusqu'aux circuits analogiques sensibles.

Les domaines d'application du substrat SOI

1. Secteur de l'électronique grand public

DepuisSubstrats SOIpeut améliorer considérablement les performances des appareils tels que les filtres RF et les amplificateurs de puissance et obtenir une transmission du signal plus rapide et une consommation d'énergie réduite. Ils sont largement utilisés dans la fabrication de puces pour les appareils portables intelligents tels que les montres intelligentes et les appareils de surveillance de la santé, ainsi que les modules frontaux RF des téléphones mobiles et des tablettes.

2. Electronique automobile

Grâce à leurs excellentes performances pour résister à des conditions électromagnétiques complexes, les substrats SOI sont bien adaptés à la fabrication de puces de gestion de l'énergie automobile et aux applications dans les systèmes de conduite autonome.

3. Secteurs de l'aérospatiale et de la défense

Les substrats SOI offrent une fiabilité et une résistance remarquables aux interférences de rayonnement, et sont capables de répondre aux exigences strictes des équipements de communication par satellite et des systèmes électroniques militaires en matière de haute précision et de haute fiabilité.

4. Internet des objets (IoT)

Avec l’augmentation du volume de données IoT, la demande d’opérations à faible coût et de haute précision augmente. Bénéficiant d'une faible consommation d'énergie et de hautes performances, les substrats SOI s'alignent parfaitement sur les exigences de l'IoT et sont largement adoptés dans la fabrication de puces de nœuds de capteurs et de puces de calcul de pointe.

5. Dispositifs médicaux implantables dans le domaine de l'électronique médicale

Les appareils tels que les stimulateurs cardiaques et les neurostimulateurs ont des exigences extrêmement élevées en matière de faible consommation d'énergie et de biocompatibilité. La faible consommation d'énergie et la stabilité des substrats SOI peuvent garantir le fonctionnement sûr à long terme des dispositifs implantables tout en minimisant l'impact sur le corps du patient.
