Brève introduction du recuit thermique rapide

Le recuit thermique rapide (en abrégé RTA ou RTP) est une technologie de traitement thermique rapide dans la fabrication de semi-conducteurs. Son principe de base est de chauffer rapidement la surface de la tranche à l'aide d'une source de chaleur radiante de haute intensité (telle que des lampes halogènes, des lasers, des lampes flash, etc.), en chauffant la tranche à la température élevée cible en un temps extrêmement court (secondes ou millisecondes), suivi d'un processus de refroidissement rapide.

Principaux types de procédés de recuit

Poussé par la demande de durées de recuit toujours plus courtes dans les nœuds de fabrication avancés, un portefeuille complet de technologies de recuit a été développé, avec un temps de traitement réduit séquentiellement de quelques secondes à quelques millisecondes, puis à quelques microsecondes.

1. Tremper un recuit thermique rapide

Processus RTA traditionnel avec 1 à 30 secondes de maintien à la température maximale.

2. Recuit thermique rapide Spike

Les plaquettes atteignent leur température maximale (~ 1 050 °C) avec un temps de séjour négligeable d'une durée inférieure à une seconde avant un refroidissement immédiat ; le processus courant pour la formation de jonctions ultra-peu profondes.

3. Recuit de lampe flash

Un flash intense à l'échelle de la milliseconde provenant des lampes à arc chauffe instantanément uniquement la surface de la tranche tout en gardant le substrat en vrac frais.

4. Recuit de pointe laser

Le faisceau laser à balayage délivre un chauffage localisé de la microseconde à la milliseconde, limité à la couche de silicium la plus élevée. Il offre le budget thermique le plus faible, l'efficacité d'activation des dopants la plus élevée et les jonctions les plus superficielles possibles.

---

Pourquoi un recuit thermique rapide est-il nécessaire après l’implantation ionique ?

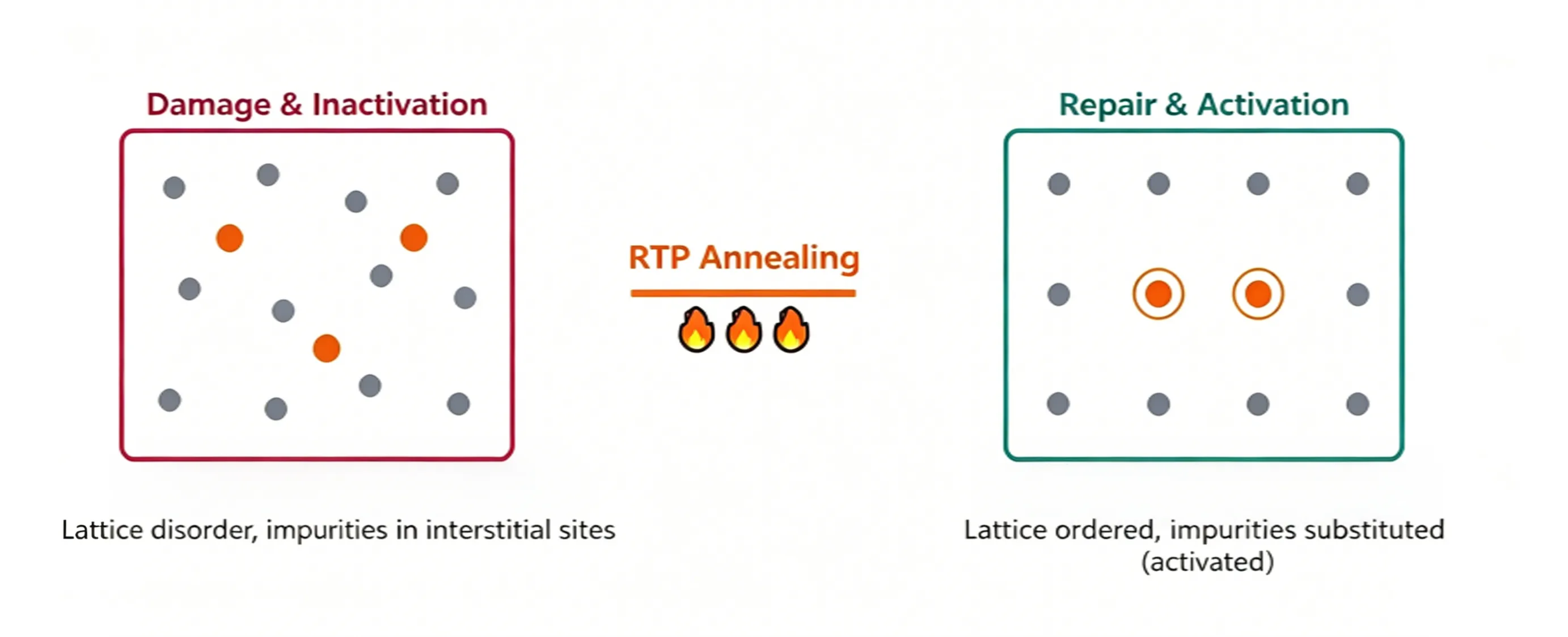

L'implantation ionique est un processus de bombardement agressif qui repose sur des ions à haute énergie pour frapper les tranches de silicium afin de compléter le dopage, ce qui causera de graves dommages à la tranche et entraînera deux défauts critiques qui ne peuvent être résolus que par le processus de recuit.

1. Les dopants occupent des sites de réseau inappropriés

Pour que les atomes dopants (bore, phosphore, arsenic) génèrent des porteurs de charge libres (trous ou électrons), ils doivent occuper des sites de substitution sur le réseau, remplaçant les atomes de silicium natifs. Cependant, immédiatement après l'implantation, la plupart des dopants restent piégés dans des positions interstitielles. Ces dopants interstitiels sont électriquement inactifs et ne peuvent contribuer à la conduction. Le recuit fournit de l'énergie thermique pour pousser les dopants interstitiels à migrer vers des sites de substitution, réalisant ainsi une véritable « activation des dopants » et les transformant en donneurs ou accepteurs fonctionnels. Le taux d'activation du dopant régit directement la résistance de la couche dopée.

2. La structure du treillis est gravement endommagée

L'implantation d'ions à haute dose perturbe le réseau cristallin ordonné à la surface de la plaquette et peut même conduire à une amorphisation : le silicium monocristallin initialement bien aligné se transforme en une couche de silicium amorphe désordonnée semblable à du verre. Le recuit permet à cette couche de silicium amorphe de se développer à nouveau en un seul cristal en utilisant le silicium sous-jacent intact comme modèle. Ce processus est appelé recristallisation épitaxiale en phase solide (SPER).

Pourquoi le processus de recuit doit-il être « rapide » ?

Si un traitement à haute température est obligatoire, pourquoi ne pas utiliser des fours conventionnels pour un chauffage prolongé au lieu d’un traitement de recuit thermique rapide ? La raison en est que les températures élevées activent non seulement les impuretés, mais les font également diffuser vers l’intérieur, rendant la jonction plus profonde. Les dispositifs semi-conducteurs avancés nécessitent des jonctions ultra-shallow (USJ), plus la jonction est peu profonde, mieux c'est.

La distance de diffusion du dopant est déterminée par le budget thermique, défini par la formule :

Longueur de diffusion ≈ √(D · t), D ∝ exp(−Eₐ/kT)

D = coefficient de diffusion du dopant (augmente de façon exponentielle avec la température)

t = temps de séjour à haute température

Des températures plus élevées et des temps de séjour thermique plus longs conduisent tous deux à des jonctions plus profondes, créant un compromis fondamental : une température suffisamment élevée est nécessaire pour l'activation complète du dopant, mais une durée de chauffage minimale est nécessaire pour supprimer l'approfondissement de la jonction.

La seule solution viable consiste à atteindre rapidement la température maximale suivie d’un refroidissement immédiat, limitant l’exposition aux températures élevées à une fenêtre ultra-courte. C’est le principal avantage du recuit thermique rapide par rapport au traitement thermique au four conventionnel : un cycle de température à l’échelle de la seconde, voire de la milliseconde, minimise le budget thermique global.

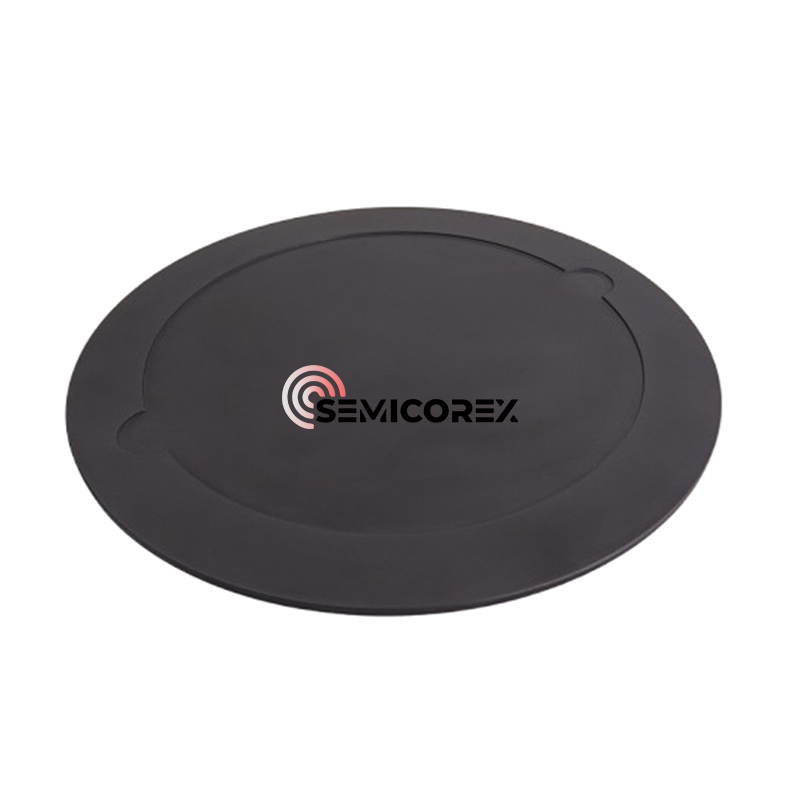

Semicorex offre des produits de haute qualitéSupports de plaquettes RTP/RTAen fonction des besoins des clients. Si vous avez des questions ou avez besoin de détails supplémentaires, n'hésitez pas à nous contacter.
