Comparaison de trois bagues de mise au point grand public

Les bagues de focalisation sont des pièces annulaires de précision généralement installées autour du mandrin de tranche d'un équipement de gravure au plasma et sont directement exposées au plasma à haute énergie pendant le processus de gravure. Leur fonction principale est d'agir comme des pièces sacrificielles pour garantir des résultats de gravure uniformes sur toute la surface de la tranche. En raison de l'effet de bord, les champs électriques se déforment et divergent fortement sur les bords de la tranche, rendant la densité et l'énergie du plasma très incompatibles avec le centre de la tranche, ruinant ainsi l'uniformité de la gravure. Les bagues de mise au point résolvent ce problème via trois mécanismes principaux répertoriés ci-dessous :

1. Optimisation du champ électrique

Les anneaux de focalisation, placés autour de la plaquette, agissent comme une rampe tampon de champ électrique pour élever les limites physiques et électriques de la plaquette. Ce réglage uniformise la gaine de plasma au niveau du bord de la tranche, dirigeant les ions pour bombarder la surface de la tranche selon des angles optimaux, garantissant ainsi une précision de gravure constante entre le bord et le centre de la tranche.

2. Mécanisme de protection des composants de base

En tant que pièces sacrificielles dans le système de gravure, les anneaux de focalisation supportent le bombardement direct d'un plasma à haute énergie. Ils peuvent protéger les composants coûteux situés en dessous, tels que les mandrins électrostatiques, contre les dommages, ce qui prolonge considérablement la longévité des composants et réduit leurs dépenses de maintenance.

3. Entretien des correspondances thermiques et électriques

Certaines bagues de focalisation peuvent faciliter l'obtention d'une répartition uniforme de la chaleur ou la formation d'un champ électrique bien adapté avec la tranche avec une conductivité électrique sur mesure, créant ainsi un environnement de traitement extrêmement stable pour une gravure de haute précision.

Comparaison de trois matériaux de bague de mise au point largement utilisés

Le quartz, le silicium et le carbure de silicium sont les trois matériaux dominants pour la fabrication des bagues de mise au point. Vous trouverez ci-dessous une ventilation détaillée de leurs forces, inconvénients et applications typiques respectives.

1. Bague de mise au point à quartz (option traditionnelle)

A. Avantages et inconvénients

Bagues de mise au point à quartzprésentent un faible coût de fonctionnement, un comportement stable dans les champs à haute fréquence et une isolation diélectrique supérieure. Néanmoins, leurs limites ne peuvent être ignorées. Le quartz possède une faible dureté mécanique, de sorte que les bagues de mise au point en quartz sont sujettes à la déformation dans des conditions de température élevée. Ils offrent également une faible résistance à la pulvérisation ionique avec un taux de corrosion extrêmement élevé lorsqu'ils sont exposés à un plasma à base de fluor, ce qui peut entraîner des risques de contamination des processus de production.

B. Scénarios appropriés

Ces anneaux fonctionnent pour les graveurs RIE sans bombardement élevé prenant en charge les processus de milieu à bas de gamme à 28 nm et plus. Ils ne peuvent pas répondre aux exigences strictes de faible contamination et de longue durée de vie des nœuds avancés.

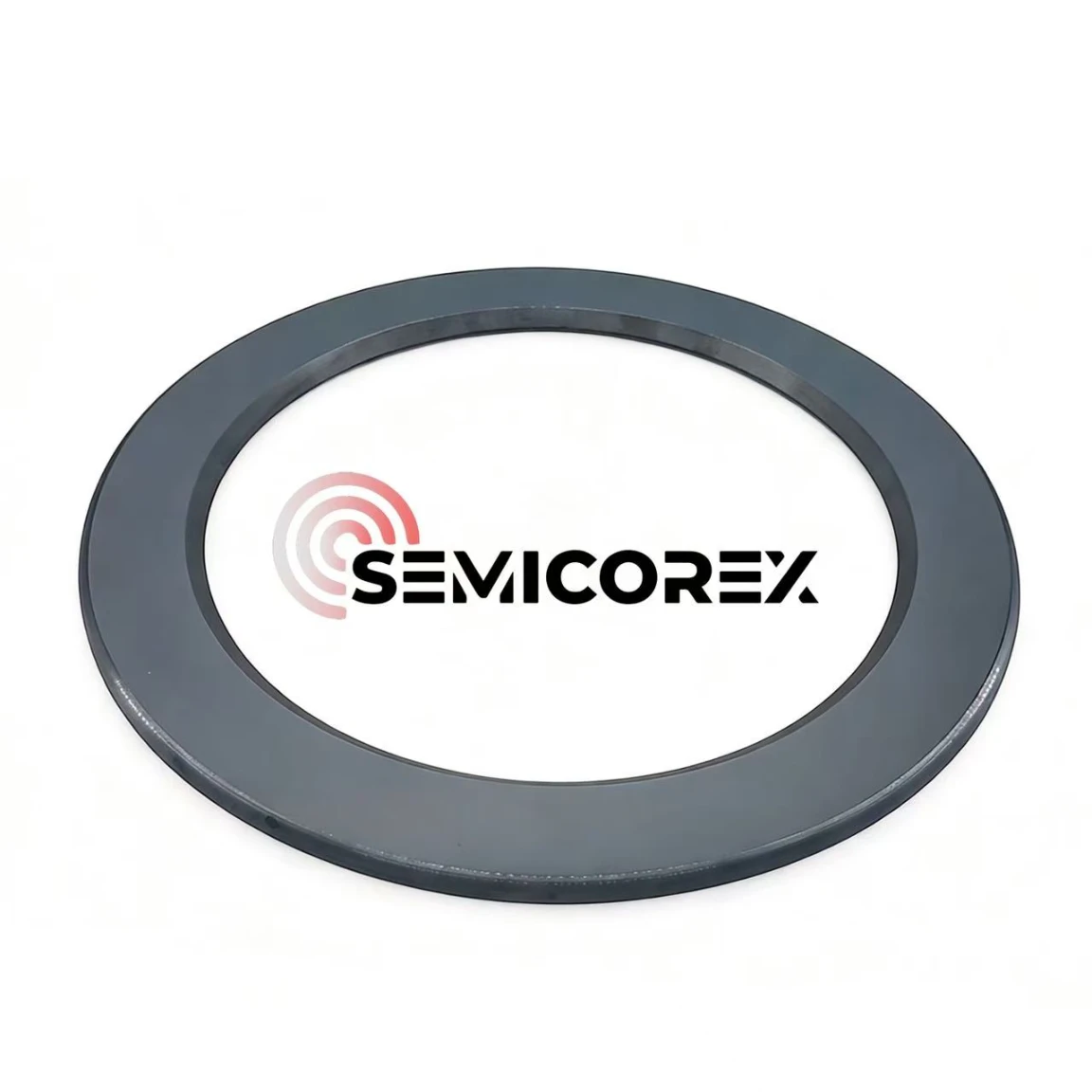

2. Bague de mise au point en silicone

A. Avantages et inconvénients

Bagues de mise au point en siliciumsont fabriqués dans le même matériau que les plaquettes de silicium, offrant des coefficients de dilatation thermique et des propriétés électriques bien adaptés. Ils tolèrent des températures allant jusqu'à 1 600 °C et aident à maintenir une distribution uniforme du plasma. Pourtant, le silicium résiste mal à la gravure au plasma de fluor. Il génère facilement du SiF₄ volatil, s'use rapidement et déclenche de fréquentes dérives de processus et des temps d'arrêt imprévus. Un remplacement fréquent est nécessaire : les anneaux de silicium monocristallin doivent généralement être remplacés tous les 10 à 12 jours.

B. Scénarios appropriés

Les anneaux de silicium étaient autrefois la norme sur les lignes de gravure de semi-conducteurs, mais ils sont progressivement remplacés par des variantes SiC. Ils restent utilisés pour les processus de fabrication existants de milieu à bas de gamme, sensibles aux coûts.

3. Bague de mise au point en carbure de silicium (choix haut de gamme haute performance)

A. Avantages et inconvénients

Bagues de mise au point en carbure de siliciumprésentent une dureté Mohs de 9,5 et maintiennent une résistance à la flexion de 500 à 600 MPa même à 1 400°C. Parallèlement, leur coefficient de dilatation thermique s'adapte bien aux tranches de silicium, offrant une résistance exceptionnelle aux chocs thermiques pour résister à des cycles thermiques rapides, optimisant considérablement l'uniformité de la gravure sur les bords des tranches. Plus important encore, le SiC présente une résistance exceptionnelle à la corrosion contre Ar, F, Cl et d’autres produits chimiques plasmatiques. Son taux de gravure dans le plasma fluoré est proche de zéro. Les bagues de mise au point en carbure de silicium offrent une durée de vie 2 à 3 fois plus longue que les versions en silicium, ce qui améliore considérablement l'efficacité globale de l'équipement. Le carbure de silicium de haute pureté cultivé par CVD atteint des niveaux de pureté supérieurs à 99,9995 %, réduisant considérablement les risques de contamination par les particules et les éléments.

Cependant, les bagues de mise au point en carbure de silicium ne sont pas sans inconvénients. Compte tenu de l’extrême dureté du carbure de silicium, la fabrication de bagues de mise au point en carbure de silicium nécessite des outils de coupe diamantés. Et leurs procédures d’usinage complexes et longues augmentent considérablement son coût d’achat initial.

B. Scénarios appropriés

Les anneaux de focalisation en carbure de silicium constituent l'option optimale pour les processus de fabrication avancés, notamment les puces logiques inférieures à 14 nm et les dispositifs NAND 3D, et constituent le premier choix de matériaux pour la fabrication de dispositifs électriques en carbure de silicium.
