Qu’est-ce que la technologie de collage de plaquettes ?

Tranchela liaison est une technologie essentielle dans la fabrication de semi-conducteurs. Il utilise des méthodes physiques ou chimiques pour lier deux tranches lisses et propres afin d'accomplir des fonctions spécifiques ou d'aider au processus de fabrication de semi-conducteurs.   Il s'agit d'une technologie visant à promouvoir le développement de la technologie des semi-conducteurs vers des performances élevées, une miniaturisation et une intégration, et elle est largement utilisée dans la fabrication de systèmes microélectromécaniques (MEMS), de systèmes nanoélectromécaniques (NEMS), de microélectronique et d'optoélectronique.

Les technologies de liaison de plaquettes sont classées en liaison temporaire et liaison permanente.

Collage temporaireest un processus utilisé pour réduire les risques liés au traitement des plaquettes ultra-fines en les liant à une surface de support avant l'amincissement pour fournir un support mécanique (mais pas une connexion électrique). Une fois le support mécanique terminé, un processus de décollement est nécessaire en utilisant des méthodes thermiques, laser et chimiques.

Collage permanentest un processus utilisé dans l'intégration 3D, les MEMS, le TSV et d'autres processus de conditionnement de dispositifs pour former une liaison de structure mécanique irréversible. Le collage permanent est divisé en deux catégories suivantes selon qu’il existe ou non une couche intermédiaire :

1. Collage direct sans couche intermédiaire

1)Liaison par fusionest utilisé dans la fabrication de plaquettes SOI, le collage MEMS, Si-Si ou SiO₂-SiO₂.

2)Liaison hybrideest utilisé dans les processus d'emballage avancés, tels que TSV, HBM.

3)Liaison anodiqueest utilisé dans les panneaux d’affichage et les MEMS.

2. Collage direct avec une couche intermédiaire

1)Collage de pâte de verreest utilisé dans les panneaux d’affichage et les MEMS.

2)Collage adhésifest utilisé dans le packaging au niveau des tranches (MLP).

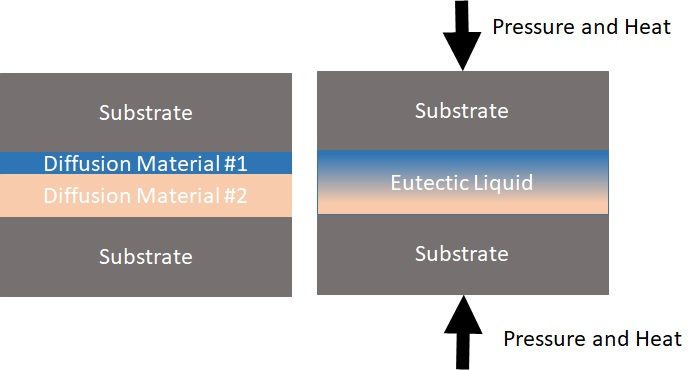

3)Liaison eutectique2. Collage direct avec une couche intermédiaire

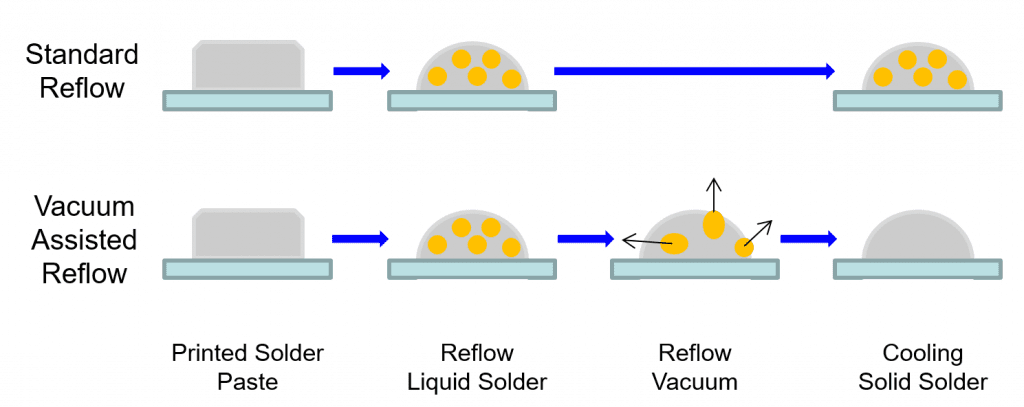

4)Liaison par soudure par refusionest utilisé dans le WLP et le collage par micro-bump.

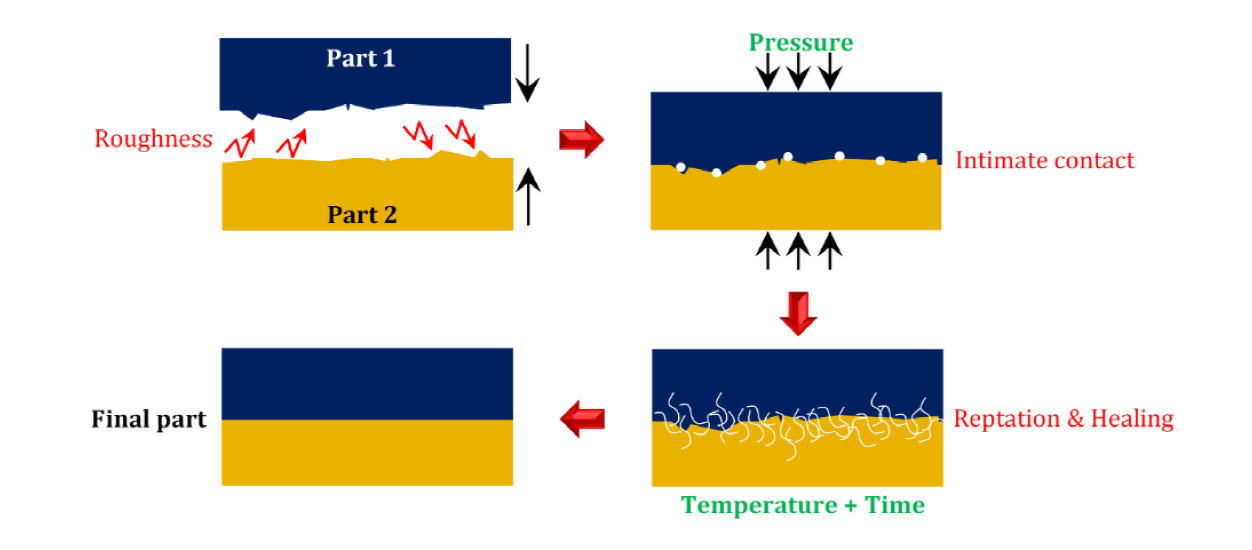

5)Collage par compression thermique des métauxest utilisé dans l'empilage HBM, COWOS, FO-WLP.
