Substrats céramiques : Al₂O₃, AlN, Si₃N₄

1. La mission principale des substrats céramiques

Dans le grand schéma de l’industrie électronique moderne, les substrats céramiques, bien que souvent cachés, jouent un rôle irremplaçable et crucial. De la transmission de signaux haute fréquence dans les stations de base 5G aux contrôleurs de moteur dans les véhicules à énergie nouvelle, en passant par la couche d'emballage centrale des semi-conducteurs de puissance, les substrats céramiques restent fermement au cœur des appareils électroniques, assumant silencieusement la double mission de « colonne vertébrale de dissipation thermique » et de « gardien de l'isolation ».

En prenant l’exemple des stations de base 5G, elles génèrent une grande quantité de chaleur pendant leur fonctionnement. Si cette chaleur ne peut pas être évacuée à temps, les performances de l’équipement se dégraderont considérablement, voire provoqueront des dysfonctionnements. Les substrats en céramique, grâce à leur excellente conductivité thermique, peuvent rapidement évacuer la chaleur, garantissant ainsi le fonctionnement stable de la station de base. Dans les contrôleurs de moteur des véhicules à énergies nouvelles, les substrats céramiques doivent non seulement résister aux environnements à haute température, mais également aux tests de haute tension et de courant élevé. Leurs propriétés d'isolation supérieures et leur résistance mécanique offrent une garantie fiable pour le fonctionnement efficace du moteur.

Selon des prévisions faisant autorité, le marché mondial des substrats céramiques devrait passer de 1,13 milliard de dollars en 2022 à 4,15 milliards de dollars en 2029, ce qui représente un taux de croissance annuel composé (TCAC) de 18,23 %. Cette croissance rapide est portée par une demande explosive en électronique de puissance, en semi-conducteurs de troisième génération et en équipements haut de gamme. Avec le développement rapide de la technologie, ces domaines imposent des exigences de plus en plus élevées en matière de performances des appareils électroniques, ce qui rend les substrats céramiques, en tant que matériau clé, de plus en plus importants.

2. Profils techniques des trois substrats principaux

Parmi la grande famille de substrats céramiques, l'alumine (Al₂O₃), le nitrure d'aluminium (AlN) et le nitrure de silicium (Si₃N₄) sont les trois plus importants, chacun brillant dans différents domaines d'application en raison de leurs propriétés matérielles uniques.

Les substrats céramiques d'alumine (Al₂O₃) bénéficient de 60 ans d'expérience en industrialisation, d'une technologie mature et d'un coût relativement faible. Leur volume de production élevé et leur rentabilité exceptionnelle leur ont permis d'occuper une part significative du marché bas et milieu de gamme. Dans le domaine de l'électronique grand public, comme les smartphones et les tablettes, les substrats en céramique d'alumine répondent aux exigences de la production à grande échelle grâce à leurs performances stables et leur prix abordable. Cependant, à mesure que les produits électroniques évoluent vers la miniaturisation, la haute fréquence et la puissance élevée, la conductivité thermique relativement faible des substrats en céramique d'alumine devient de plus en plus apparente, ce qui rend difficile le respect des exigences strictes de dissipation thermique des applications haut de gamme.

Substrats céramiques en nitrure d'aluminium (AlN)se distinguent par leur conductivité thermique supérieure, allant de 200 à 270 W/(m·K), soit 4 à 7 fois celle de l'alumine. Cette caractéristique fait du nitrure d'aluminium le choix préféré pour les applications haute puissance, telles que les amplificateurs de puissance dans les stations de base 5G et l'éclairage LED haute puissance. Dans les stations de base 5G, les substrats céramiques en nitrure d'aluminium peuvent rapidement dissiper la chaleur générée par l'amplificateur de puissance, assurant ainsi un fonctionnement stable de l'équipement dans des conditions de haute fréquence et de puissance élevée, améliorant ainsi efficacement la qualité et l'efficacité de la communication. De plus, le nitrure d’aluminium possède également une résistance mécanique élevée et une bonne résistance à la corrosion, ce qui en fait le matériau céramique à haute conductivité thermique le plus prometteur. Cependant, la fabrication de matériaux en nitrure d'aluminium est actuellement difficile, avec des coûts de production élevés et des difficultés de production en série à grande échelle, ce qui limite considérablement son application généralisée dans les emballages électroniques.

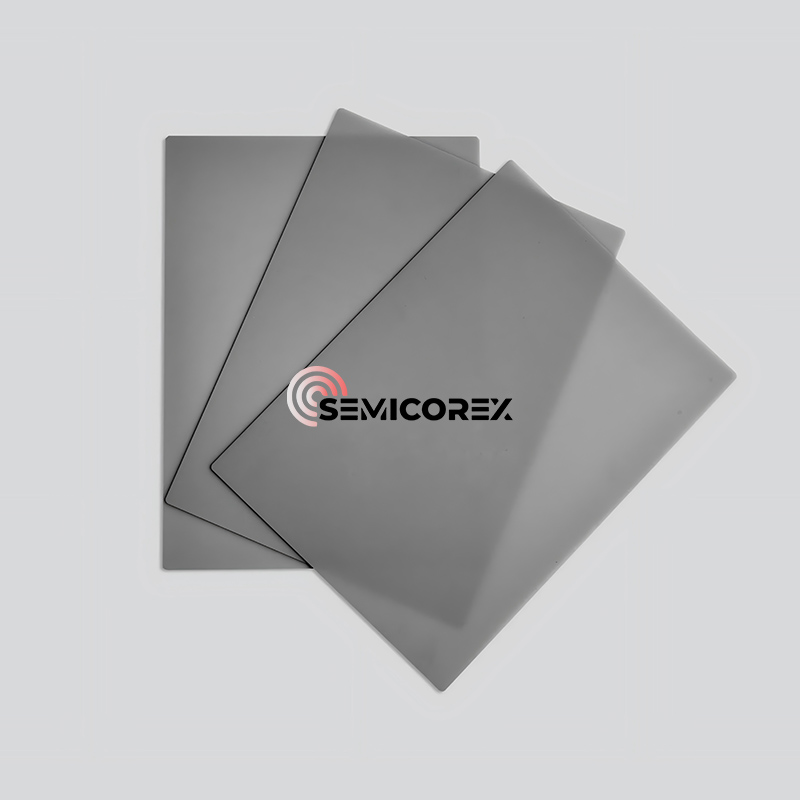

Substrats céramiques en nitrure de silicium (Si₃N₄), avec leurs excellentes performances globales, émergent dans des domaines de pointe avec des exigences de fiabilité élevées. Avec une résistance à la flexion supérieure à 800 MPa, le nitrure de silicium est l'un des matériaux céramiques connus les plus résistants, conférant au substrat une résistance exceptionnelle aux chocs mécaniques, aux vibrations et aux chocs thermiques, le rendant moins sujet à la casse dans des environnements d'installation et d'exploitation complexes. Simultanément, le nitrure de silicium présente un faible coefficient de dilatation thermique de seulement 3,2 × 10⁻⁶/℃, présentant une excellente compatibilité avec les matériaux des puces semi-conductrices (tels que le silicium : ~3 × 10⁻⁶/℃, le carbure de silicium : ~4 × 10⁻⁶/℃), réduisant considérablement les contraintes liées aux cycles thermiques et améliorant la fiabilité du module. Dans le domaine aérospatial, les équipements doivent fonctionner dans des environnements extrêmes ; la haute fiabilité et la stabilité des substrats céramiques de nitrure de silicium offrent un soutien solide au fonctionnement normal des équipements avioniques. Cependant, le coût de fabrication élevé et les processus complexes des substrats céramiques en nitrure de silicium limitent leur application dans certains domaines sensibles aux coûts.
