Mandrins à vide en céramique

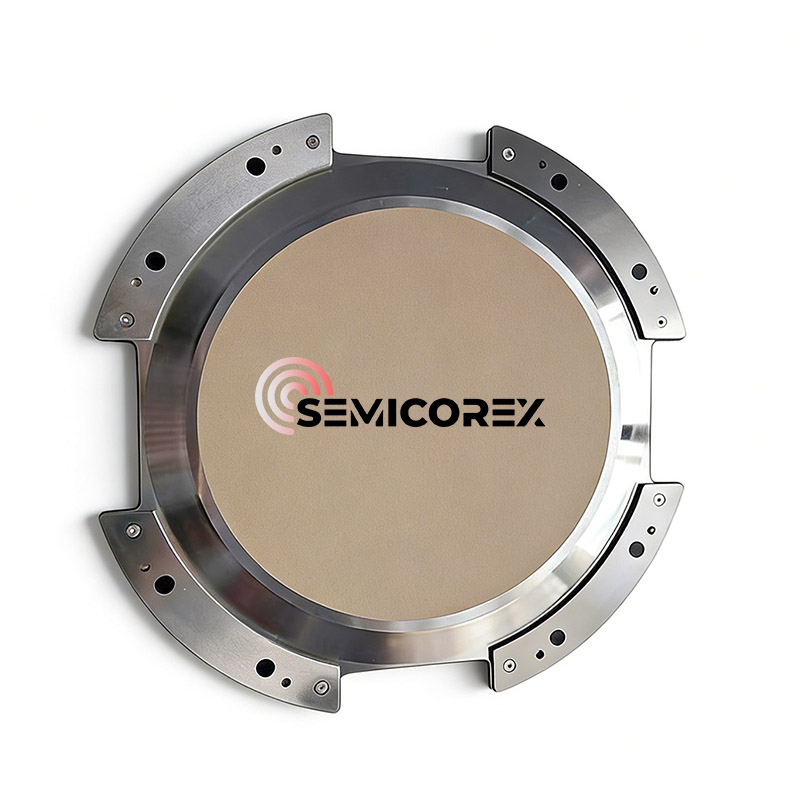

Mandrins à vide en céramiquesont des outils utilisés pour serrer et transporter des tranches de semi-conducteurs dans la fabrication de tranches de semi-conducteurs. Ils présentent une planéité et un parallélisme élevés, une structure dense et uniforme, une résistance élevée, une bonne perméabilité à l'air, une force d'adsorption uniforme et une facilité de coupe. Ils conviennent aux processus tels que l'amincissement, la découpe, le meulage, le nettoyage et le traitement dans la fabrication de plaquettes semi-conductrices, résolvant efficacement de nombreux problèmes tels que les empreintes de plaquettes, la dégradation électrostatique des puces et la contamination par des particules. Dans des applications pratiques, ils atteignent une qualité de traitement extrêmement élevée pour les tranches semi-conductrices.

Rôle du mandrin à vide en céramique

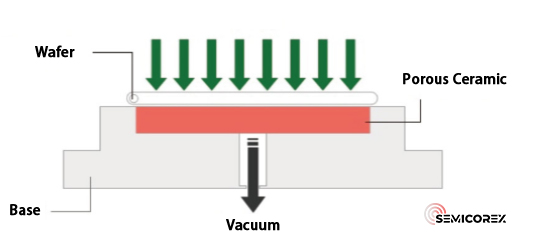

A mandrin à vide en céramiqueest un appareil de procédé d'ultra-précision basé sur le principe de l'adsorption sous vide. Il est principalement constitué de matériaux céramiques avancés tels que l’alumine, le nitrure d’aluminium ou le carbure de silicium. Grâce à des canaux de vide usinés avec précision ou à des structures poreuses sur sa surface d'adsorption, il se connecte à un système de vide externe pour former un champ de pression négative uniforme.

Dans la fabrication haut de gamme telle que celle des semi-conducteurs et des panneaux d'affichage, la valeur fondamentale des mandrins à vide en céramique réside dans leur capacité à éliminer les méthodes de serrage mécaniques traditionnelles. En utilisant uniquement une force d'adsorption uniformément répartie, ils peuvent maintenir fermement des plaquettes ou des substrats en verre ultra-fins et ultra-fragiles sans contact ni contamination particulaire tout au long du processus. Simultanément, grâce à sa planéité de surface à l'échelle nanométrique, sa rigidité extrêmement élevée et son excellente stabilité thermochimique, il peut fournir une surface de référence de positionnement presque parfaite pour la pièce dans des environnements de processus difficiles, garantissant ainsi la précision et le rendement des processus critiques tels que la photolithographie, l'inspection et le meulage.

Pourquoi la céramique

Dans les scénarios de fabrication haut de gamme, les mandrins ne sont pas simplement des « outils d'adsorption », mais plutôt des éléments cruciaux qui déterminent directement la stabilité du processus et le rendement du produit. Parmi les nombreux matériaux, les matériaux céramiques sont largement choisis, reflétant précisément la façon dont les matériaux céramiques avancés répondent systématiquement aux problèmes de l'industrie. D'un point de vue technique, cela peut être résumé par « quatre exigences élevées » :

(1) Haute planéité et haute rigidité

Dans les processus de fabrication de semi-conducteurs et d’écrans, les tranches de silicium et les substrats de verre manipulés et traités sont souvent extrêmement fins, avec des épaisseurs aussi faibles que quelques dizaines de micromètres. À de telles échelles, toute légère flexion, vibration ou contrainte locale inégale peut entraîner la rupture, la déformation ou même affecter directement la précision de l'alignement de processus critiques tels que la photolithographie.

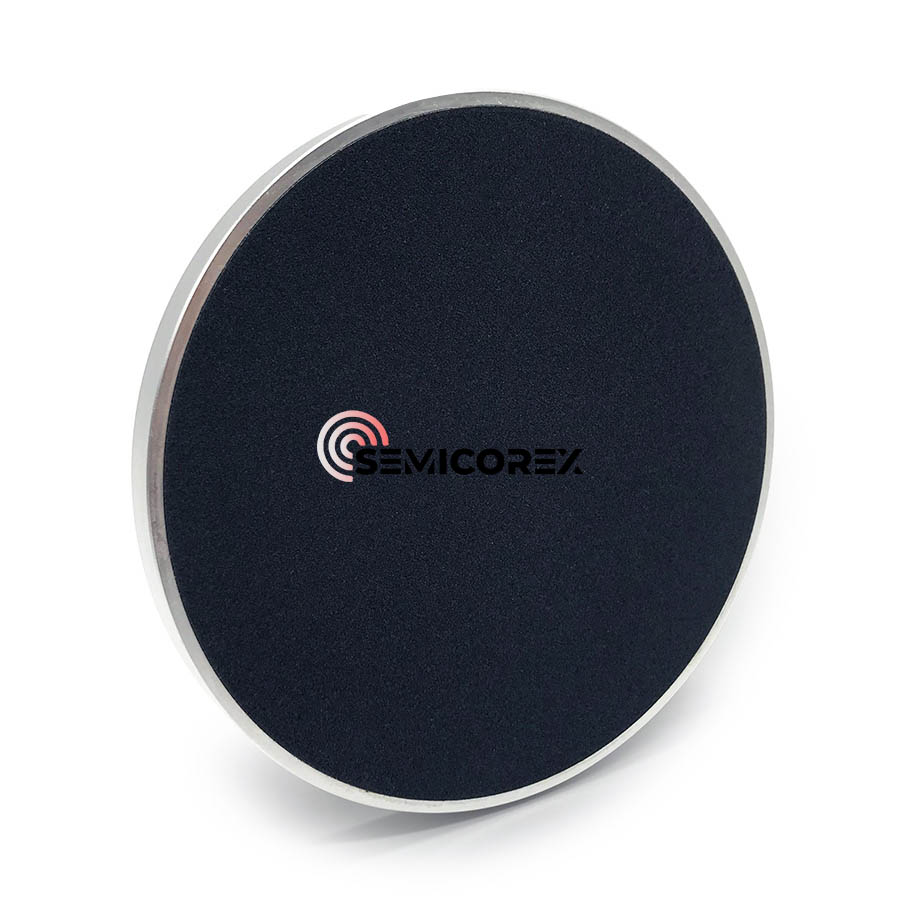

Les matériaux céramiques avancés (tels que l'alumine et le carbure de silicium) peuvent atteindre une planéité inférieure au micromètre, voire au nanomètre, grâce à un frittage de précision et à des processus de meulage et de polissage de haute précision. Simultanément, leur module élastique élevé confère au mandrin une rigidité structurelle extrêmement élevée, garantissant pratiquement aucune déformation sous adsorption sous vide, fournissant ainsi un plan de référence absolument stable pour le processus.

(2) Haute propreté et inertie chimique

Les ateliers de fabrication de semi-conducteurs ont des exigences de propreté extrêmement strictes. Les équipements de traitement doivent non seulement être exempts de contamination particulaire, mais également empêcher la libération d'ions métalliques et résister à une exposition répétée à divers produits chimiques de nettoyage.

Les céramiques, en tant que matériaux inorganiques non métalliques, ont une surface dense et lisse, ce qui les rend moins sujettes à la génération de particules. De plus, ils sont non magnétiques, ne contiennent aucun élément métallique migratoire et présentent une stabilité chimique extrêmement élevée. Ils maintiennent des performances stables dans les environnements acides forts, alcalis forts et solvants organiques, ce qui les rend idéaux pour une application à long terme dans les processus de salle blanche de haut niveau.

(3) Haute durabilité et stabilité à long terme

Sur les lignes de production automatisées fonctionnant 24h/24 et 7j/7, les mandrins en céramique doivent résister à des milliers de cycles d'adsorption et de libération et faire face à des fluctuations de température à long terme et même à des environnements de processus à haute température. Cela impose des exigences extrêmement élevées en matière de résistance à l'usure, à la fatigue et à la stabilité thermique du matériau.

Par rapport aux métaux ou aux polymères, les céramiques ont une dureté et une résistance à l'usure plus élevées, et leur comportement de dilatation thermique est stable, ce qui les rend moins sujettes au fluage ou à la dégradation des performances. Sa durée de vie est généralement nettement plus longue que celle des mandrins à matériaux traditionnels, avec une fréquence de maintenance et de remplacement inférieure, ce qui le rend plus économique en termes de coût total du cycle de vie.

(4) Conception fonctionnelle hautement intégrée

Dans les procédés semi-conducteurs plus avancés, la fonction des mandrins en céramique ne se limite plus à l’adsorption sous vide. Par exemple, dans les chambres à vide utilisées pour la gravure sèche et le dépôt de couches minces (CVD/PVD), les trous d'adsorption sous vide traditionnels peuvent perturber l'atmosphère et la répartition de la pression à l'intérieur de la chambre.

À ce stade, le « mandrin électrostatique (ESC) » devient une solution clé. Les ESC utilisent la force électrostatique générée par la couche diélectrique en céramique sous un champ électrique appliqué pour adsorber les plaquettes. Cela évite non seulement l'interférence des trous de vide sur l'environnement du processus, mais intègre également des éléments chauffants et des canaux de refroidissement à l'intérieur du mandrin, permettant un contrôle précis de la température de la tranche (de basses températures à plus de 500 °C), une base cruciale pour la mise en œuvre réussie de processus avancés.

Scénario d'application

Les mandrins en céramique sont largement utilisés dans les domaines de fabrication haut de gamme tels que les semi-conducteurs, les panneaux d'affichage, le photovoltaïque et l'optique de précision.

Dans les processus de semi-conducteurs, ils servent de plates-formes cruciales pour la photolithographie, la gravure, le polissage et l'inspection. Dans l’industrie des panneaux d’affichage, ils assurent un support et un transport stables pour les substrats en verre ultra-fins de grande taille. Dans la production de cellules photovoltaïques, ils assurent la manipulation en toute sécurité de tranches de silicium fines et fragiles lors de la découpe et des tests.

Leur valeur fondamentale réside dans la fourniture d'une solution de fixation de précision pour les pièces ultra fines, ultra plates et ultra cassantes, sans contrainte mécanique ni contamination particulaire, constituant ainsi la pierre angulaire pour garantir un rendement et une efficacité élevés dans la fabrication de précision moderne.
