Quels rôles joue le processus de recuit ?

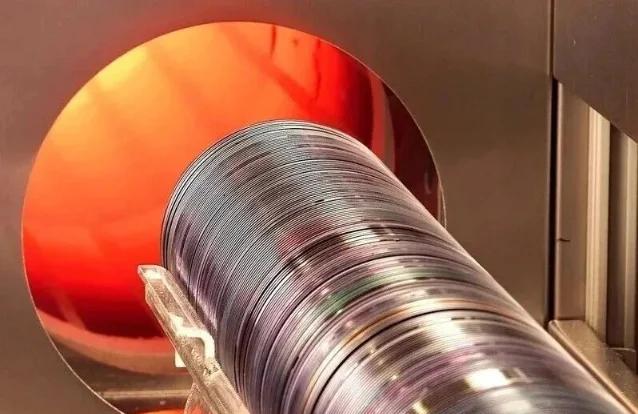

Dans la fabrication des plaquettes, le traitement de recuit est une étape de traitement indispensable. Le recuit est essentiellement un processus de traitement thermique contrôlé, qui consiste à chauffer des tranches de silicium à une température spécifique (généralement entre 600°C et 1 200°C), à les maintenir pendant une certaine durée et à les refroidir à une vitesse appropriée. Il ne modifie pas la forme macroscopique des plaquettes mais répare et optimise leurs microstructures internes.

Fonctions de recuit

En régulant avec précision les profils de chauffage et de refroidissement, le processus de recuit peut activer les atomes dopants, réparer les dommages au réseau, soulager les contraintes internes et améliorer la fiabilité électrique des tranches. Ces améliorations critiques des performances constituent une base solide pour le traitement ultérieur des tranches, constituant une condition préalable essentielle pour garantir un fonctionnement stable à long terme des dispositifs semi-conducteurs d'utilisation finale dans des scénarios de forte puissance et d'intégration élevée.

1. Activation des atomes dopants

Lors de l’implantation ionique, des atomes dopants à haute énergie (par exemple le bore, le phosphore, l’arsenic) sont entraînés dans le réseau de silicium comme des balles. La plupart des atomes sont piégés dans des sites interstitiels ou dans des positions aléatoires dans un état électriquement inactif, incapables de fournir des électrons ou des trous libres, et ne parviennent donc pas à modifier la conductivité du silicium. Le recuit fournit suffisamment d'énergie thermique pour permettre à ces atomes interstitiels de migrer, d'occuper les sites vacants du réseau créés par les dommages d'implantation et de s'intégrer dans le réseau cristallin. Ce processus est connu sous le nom d’activation substitutionnelle. Seuls les dopants activés contribuent aux porteurs de charge gratuits pour former des jonctions PN ou des canaux conducteurs. Sans recuit, les impuretés implantées existent simplement physiquement dans le silicium avec un impact négligeable sur les performances électriques.

2. Réparation des dommages au treillis

L'implantation d'ions à haute énergie déplace les atomes de silicium des sites du réseau, générant de nombreuses lacunes, des interstitiels et même une couche amorphe de plusieurs à plusieurs dizaines de nanomètres d'épaisseur à la surface de la tranche. De tels réseaux défectueux souffrent d’une faible mobilité des porteurs et d’un courant de fuite important. Pendant le recuit, l'énergie thermique déclenche la vibration, la diffusion et le réarrangement des atomes de silicium. Les régions amorphes recristallisent par épitaxie en phase solide pour restaurer des structures monocristallines presque parfaites, analogues au resurfaçage d'une route creusée de cratères pour retrouver la planéité et l'intégrité structurelle.

3. Soulagement du stress interne

Les contraintes thermiques et mécaniques s'accumulent dans les tranches de silicium lors de l'oxydation à haute température, du dépôt de couches minces et des cycles de température rapides. Une contrainte non soulagée provoque une courbure de la plaquette, des lignes de glissement, une mauvaise focalisation lithographique ou même une fracture du dispositif. Grâce à des profils de température bien conçus, le recuit détend les atomes du réseau pour libérer uniformément les contraintes résiduelles.

4. Amélioration de la fiabilité électrique Certaines étapes de fabrication introduisent des impuretés profondes telles que des métaux lourds (fer, cuivre), qui forment des centres de recombinaison dans la bande interdite, réduisant considérablement la durée de vie des porteurs minoritaires et augmentant le courant de fuite. Le recuit à haute température amène ces impuretés à se diffuser vers l’intérieur et à être capturées par les couches de surface getter, purifiant ainsi les régions actives. Cette étape est particulièrement critique pour les appareils sensibles aux fuites tels que les cellules solaires et les détecteurs.
