Qu’est-ce que la technologie d’implantation d’ions semi-conducteurs ?

CommentImplant ioniqueationTravail?

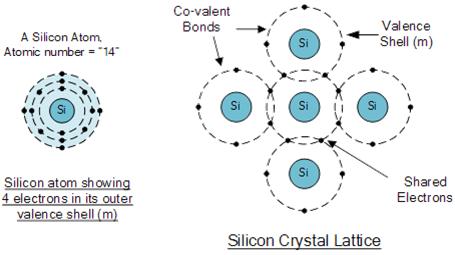

Dans la fabrication de semi-conducteurs, l'implantation d'ions implique l'utilisation d'accélérateurs à haute énergie pour injecter des atomes d'impuretés spécifiques, tels que l'arsenic ou le bore, dans unsubstrat de silicium. Le silicium, positionné à la 14ème place du tableau périodique, forme des liaisons covalentes en partageant ses quatre électrons externes avec les atomes voisins. Ce processus modifie les propriétés électriques du silicium, ajustant les tensions de seuil des transistors et formant des structures de source et de drain.

Un physicien a un jour réfléchi aux effets de l’introduction de différents atomes dans le réseau de silicium. En ajoutant de l’arsenic, qui possède cinq électrons externes, un électron reste libre, améliorant ainsi la conductivité du silicium et le transformant en semi-conducteur de type n. À l’inverse, l’introduction de bore, avec seulement trois électrons externes, crée un trou positif, aboutissant à un semi-conducteur de type p. Cette méthode d’incorporation de différents éléments dans le réseau de silicium est connue sous le nom d’implantation ionique.

Quels sont les composants deImplantation ioniqueÉquipement?

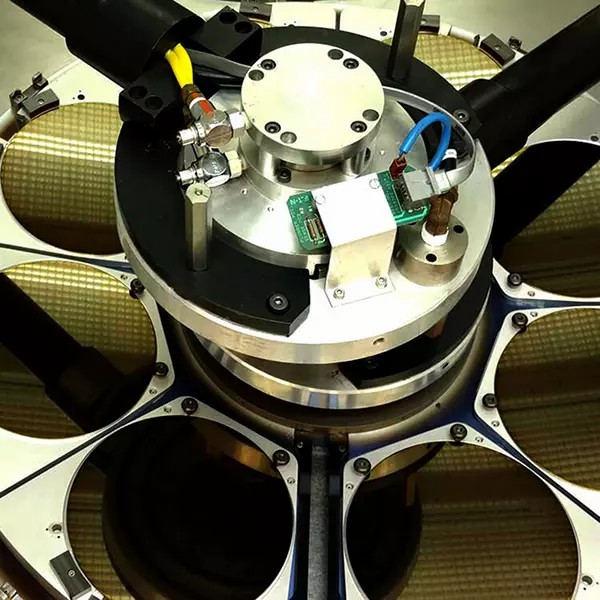

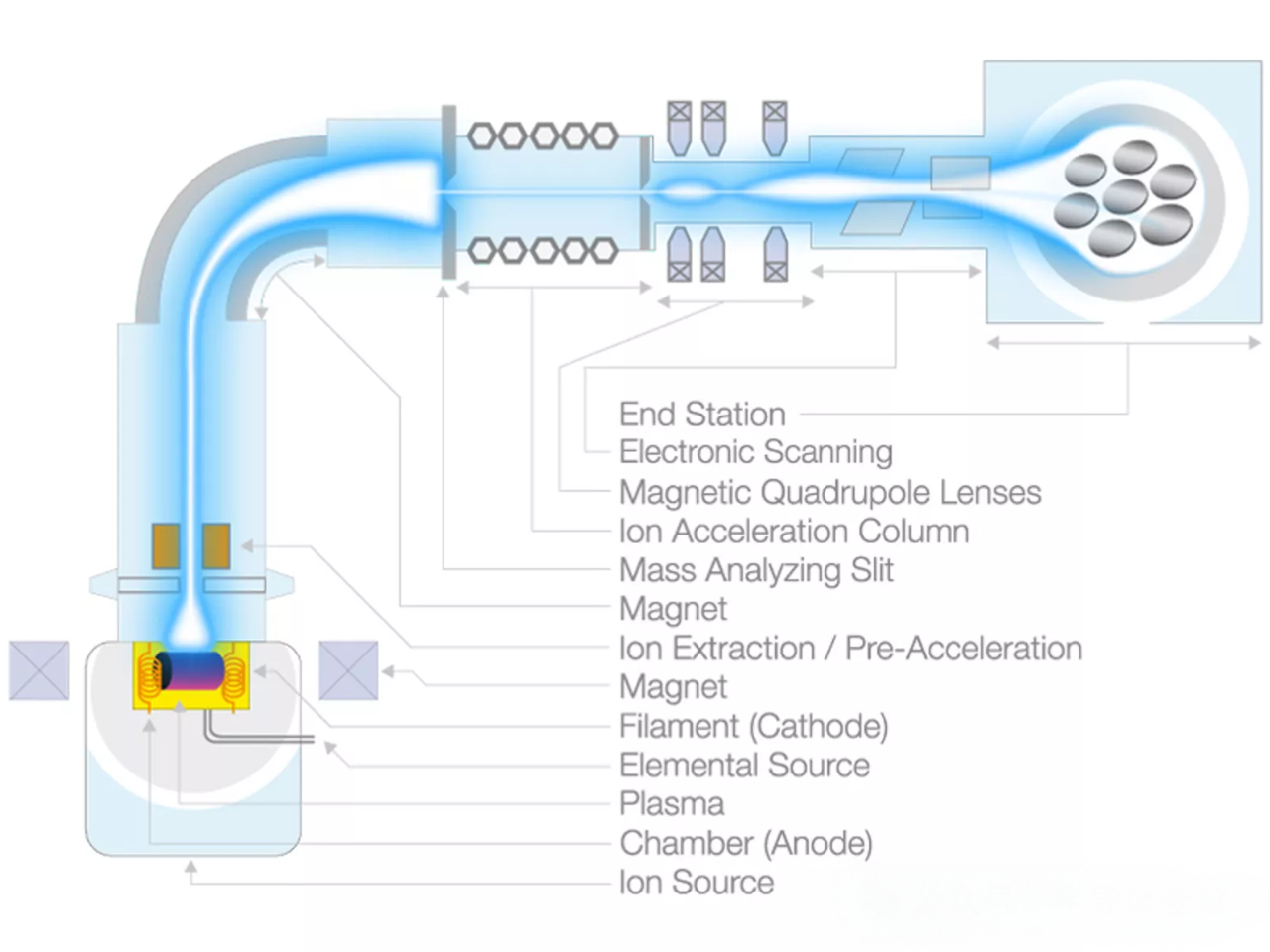

L'équipement d'implantation d'ions se compose de plusieurs composants clés : une source d'ions, un système d'accélération électrique, un système de vide, un aimant d'analyse, un trajet de faisceau, un système de post-accélération et une chambre d'implantation. La source d’ions est cruciale, car elle enlève les électrons des atomes pour former des ions positifs, qui sont ensuite extraits pour former un faisceau d’ions.

Ce faisceau traverse un module d'analyse de masse, isolant sélectivement les ions souhaités pour la modification du semi-conducteur. Après l'analyse de masse, le faisceau d'ions de haute pureté est focalisé et mis en forme, accéléré jusqu'à l'énergie requise et balayé uniformément sur toute la surface.substrat semi-conducteur. Les ions à haute énergie pénètrent dans le matériau et s'incrustent dans le réseau, ce qui peut créer des défauts bénéfiques pour certaines applications, telles que l'isolation des régions des puces et des circuits intégrés. Pour d'autres applications, des cycles de recuit sont utilisés pour réparer les dommages et activer les dopants, améliorant ainsi la conductivité du matériau.

Quels sont les principes de l’implantation ionique ?

L'implantation ionique est une technique permettant d'introduire des dopants dans les semi-conducteurs, jouant un rôle essentiel dans la fabrication des circuits intégrés. Le processus implique :

Purification des ions : les ions générés par la source, transportant différents nombres d'électrons et de protons, sont accélérés pour former un faisceau d'ions positifs/négatifs. Les impuretés sont filtrées en fonction du rapport charge/masse pour obtenir la pureté ionique souhaitée.

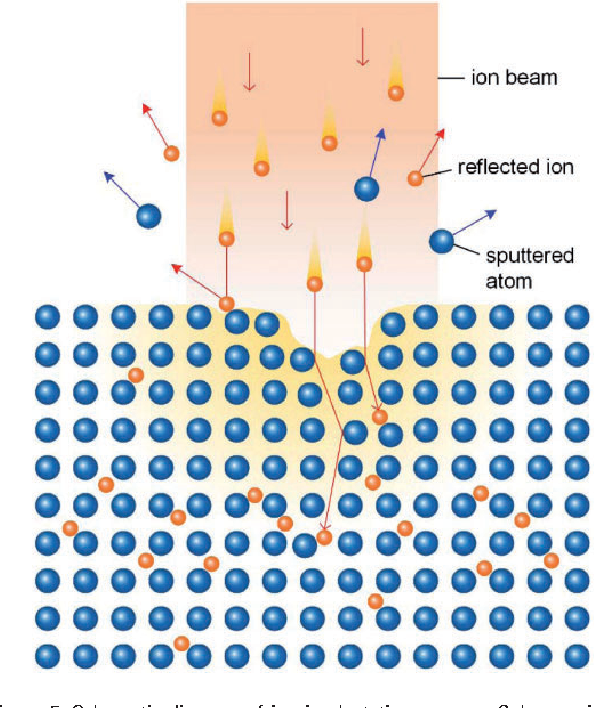

Injection d'ions : le faisceau d'ions accéléré est dirigé selon un angle spécifique par rapport à la surface du cristal cible, irradiant uniformémentla plaquette. Après avoir pénétré la surface, les ions subissent des collisions et des diffusions au sein du réseau, pour finalement se déposer à une certaine profondeur, modifiant les propriétés du matériau. Le dopage structuré peut être réalisé à l'aide de masques physiques ou chimiques, permettant des modifications électriques précises de zones spécifiques du circuit.

La distribution attendue en profondeur des dopants est déterminée par l’énergie du faisceau, l’angle et les propriétés matérielles de la tranche.

Quels sont les avantages et les limites deImplantation ionique?

Avantages :

Large gamme de dopants : presque tous les éléments du tableau périodique peuvent être utilisés, avec une grande pureté assurée par une sélection précise des ions.

Contrôle précis : l'énergie et l'angle du faisceau ionique peuvent être contrôlés avec précision, permettant une distribution précise de la profondeur et de la concentration des dopants.

Flexibilité : l’implantation ionique n’est pas limitée par les limites de solubilité de la plaquette, permettant des concentrations plus élevées que les autres méthodes.

Dopage uniforme : Un dopage uniforme sur une grande surface est réalisable.

Contrôle de la température : La température de la plaquette peut être contrôlée lors de l’implantation.

Limites:

Faible profondeur : généralement limitée à environ un micron de la surface.

Difficultés liées à une implantation très peu profonde : les faisceaux à faible énergie sont difficiles à contrôler, ce qui augmente la durée et le coût du processus.

Dommages au réseau : les ions peuvent endommager le réseau, nécessitant un recuit post-implantation pour réparer et activer les dopants.

Coût élevé : les coûts d’équipement et de processus sont importants.
