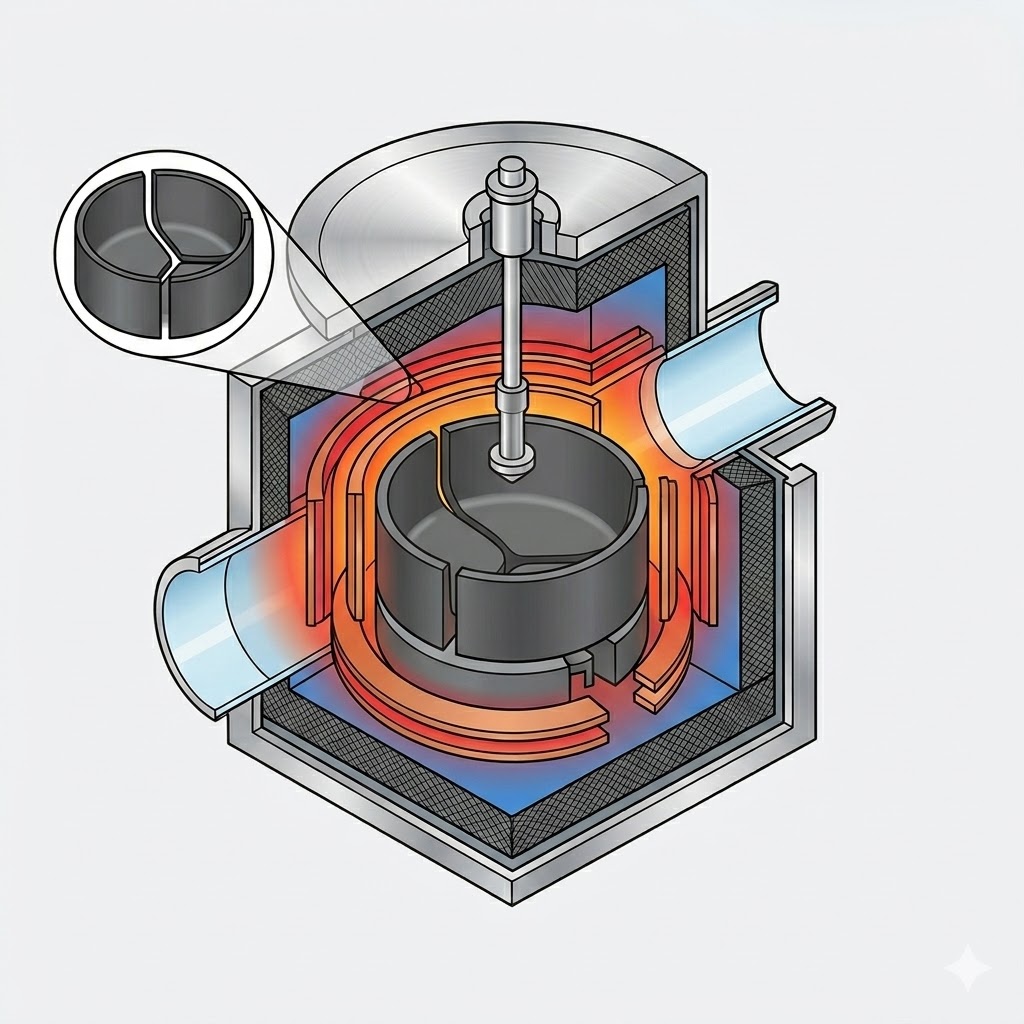

Système de champ thermique à base de carbone

1. Le rôle des champs thermiques à base de carbone a évolué des composants d'isolation aux lève-vitres de traitement

La valeur d’un champ thermique à base de carbone s’étend bien au-delà de l’isolation thermique traditionnelle. Dans les systèmes modernes de croissance cristalline, il fonctionne comme une plate-forme complète de contrôle de processus qui influence directement la qualité, la productivité et les coûts d’exploitation des cristaux. Ses fonctions principales peuvent être résumées en quatre niveaux :

Les spécifications des équipements accessibles au public indiquent que la technologie de croissance cristalline photovoltaïque Czochralski (CZ) est entrée dans une nouvelle étape caractérisée par des fours plus grands, des champs thermiques plus importants, une capacité de charge accrue, une extraction intelligente des cristaux et un contrôle avancé de la faible teneur en oxygène.

Selon les spécifications publiées, certains systèmes avancés de croissance cristalline présentent une chambre principale de Φ1 700 × 2 100 mm et prennent en charge des champs thermiques allant jusqu'à 42 pouces de diamètre. Les tailles de creuset compatibles incluent 33, 37, 40 et 42 pouces, correspondant à des capacités de charge d'environ 700 kg, 1 000 kg, 1 200 kg et 1 300 kg, respectivement.

De plus, ces systèmes démontrent des améliorations significatives en termes d’efficacité opérationnelle, notamment :

· Consommation d'énergie à croissance de diamètre constant aussi faible que 42 kW

· Consommation d'eau de refroidissement aussi faible que 20 m³/h

· Production quotidienne de cristaux supérieure à 200 kg

· Compatibilité avec la technologie Continu Czochralski (CCz) et les configurations de croissance cristalline assistée par champ magnétique

Ces développements indiquent que la conception du champ thermique est devenue un facteur critique pour déterminer la qualité des cristaux, l’efficacité de la production et le coût global de fabrication.

2. Dimensions du four

2.1 Fours de croissance monocristallins photovoltaïques CZ

La mise à l’échelle des fours de croissance cristalline CZ implique bien plus que la simple augmentation des dimensions du four. La conception réussie d’un four à grande échelle nécessite une optimisation coordonnée des paramètres suivants :

· Diamètre de la chambre principale

· Hauteur de la chambre auxiliaire

· Dimensions de l'ouverture de la gorge

· Taille du creuset

· Dégagement du bouclier thermique

· Interfaces d'alimentation

· Voies de vide et d'échappement

La logique technique typique derrière la conception de fours à grande échelle est résumée ci-dessous :

Capacité de charge initiale

Cela fait référence à la quantité de matière première chargée dans le creuset en une seule fois et est directement déterminée par la taille du creuset. Les spécifications des équipements accessibles au public indiquent généralement des capacités allant de 700 kg à 1 300 kg.

Capacité de charge totale par campagne de four

Cela inclut plusieurs cycles de recharge ou des opérations d’alimentation continue pendant un cycle de production complet. En conséquence, la quantité totale de matière traitée au cours d’une campagne de four peut être nettement supérieure à la charge initiale.

Par exemple, les comparaisons sectorielles divulguées dans les documents de prospectus publics indiquent que :

· Un champ thermique de 32 pouces peut traiter jusqu'à 3 000 kg de matériau par campagne de four.

· Un champ thermique de 36 pouces peut traiter jusqu'à 3 500 kg de matériau par campagne de four.

Ces valeurs représentent la production totale pendant un cycle de fonctionnement complet plutôt que la capacité de chargement ponctuelle du creuset.

2.2 Fours de croissance cristalline SiC PVT

La mise à l’échelle des fours de croissance cristalline PVT en carbure de silicium (SiC) est considérablement plus difficile que l’agrandissement des systèmes CZ au silicium conventionnels.

Contrairement au procédé Czochralski, les cristaux de SiC ne proviennent pas d'une phase fondue. Au lieu de cela, le transport physique de vapeur (PVT) repose sur la sublimation de la poudre source de SiC à des températures extrêmement élevées. Les espèces de vapeur générées sont transportées le long d’un gradient de température axial et cristallisent ensuite sur un cristal germe de SiC relativement plus froid.

Une étude publiée par la Royal Society of Chemistry (RSC, 2026) sur la croissance cristalline de SiC PVT de 150 mm décrit le système thermique comme étant constitué de cinq composants principaux :

· Feutre d'isolation thermique

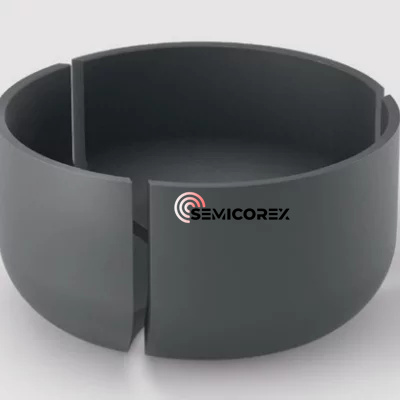

· Creuset en graphite

· Cristal germe SiC

· Matériau source SiC

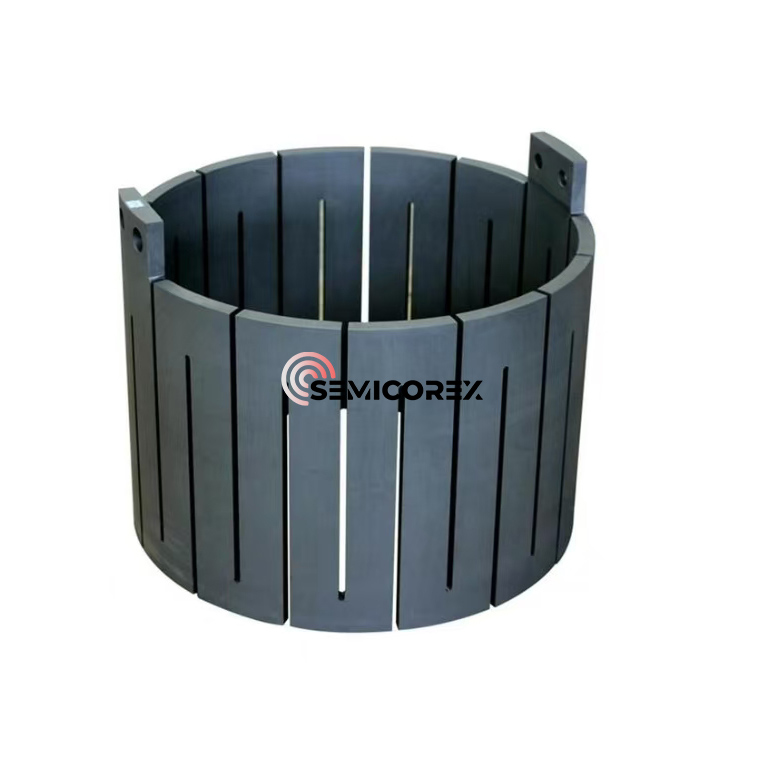

· Résistance chauffante

Au cours de la croissance cristalline, la poudre source se sublime à haute température, produisant des espèces en phase vapeur qui migrent vers le haut sous le gradient de température avant de se déposer sur le germe cristallin à basse température pour former un monocristal.

Par conséquent, augmenter la taille d’un four SiC PVT ne consiste pas simplement à atteindre des températures plus élevées. Les principaux défis d'ingénierie comprennent :

un. Maintenir un gradient de température axial suffisantpour piloter en continu le processus de sublimation-transport-cristallisation.

b. Minimiser les gradients de température radiauxpour réduire le stress thermique, empêcher la fissuration des cristaux et supprimer la transformation du polytype.

c. Préserver la stabilité du champ thermiquetout au long du processus de croissance, à mesure que la poudre source est progressivement consommée.

d. Maintenir une interface de croissance cristalline contrôlablependant la transition vers la production de plaquettes SiC de 8 pouces et futures de 12 pouces.

Comparé à la croissance des cristaux de silicium, le champ thermique dans les systèmes SiC PVT doit fournir une stabilité de température nettement plus élevée et un contrôle thermique plus précis, faisant de la conception du champ thermique l'une des technologies les plus critiques pour la production de cristaux SiC de grand diamètre.

3. Couplage critique entre la conception des équipements et les performances du champ thermique

L'interaction entre la configuration du four, la conception du champ thermique, la qualité des cristaux et le coût de fabrication peut être résumée comme suit :

L'évolution continue des équipements de croissance cristalline démontre que le champ thermique n'est plus simplement un ensemble structurel passif. Au lieu de cela, il est devenu un système intégré de contrôle de processus qui régit simultanément le transfert de chaleur, la dynamique des fluides, le transport de masse, la distribution des impuretés et la qualité des cristaux.

À mesure que les diamètres des plaquettes continuent d'augmenter et que les matériaux semi-conducteurs deviennent plus avancés, les futurs systèmes de champ thermique s'appuieront de plus en plus sur la simulation numérique, l'optimisation multiphysique, le contrôle intelligent de la température et la conception personnalisée de composants en carbone-graphite pour atteindre une productivité plus élevée, des densités de défauts plus faibles et une efficacité de fabrication améliorée.

Semicorex fournit une gamme complète de produits haute performancegraphiteetquartzcomposants pour systèmes de champ thermique avancés utilisés dans les applications de croissance de cristaux de silicium et de SiC. Nos produits sont conçus pour offrir une stabilité thermique supérieure, une durée de vie prolongée et une cohérence de processus exceptionnelle. Pour des solutions personnalisées ou des informations techniques supplémentaires, n'hésitez pas à contacter notre équipe d'ingénierie.
