Quelle est l’importance des bateaux à plaquettes en carbure de silicium ?

Dans la fabrication de semi-conducteurs, outre les équipements de base du processus tels que la photolithographie et la gravure, un autre type de composant fondamental joue un rôle crucial dans la stabilité du processus : lebateau à plaquettes.

Surtout ces dernières années, avec le développement de processus à haute température et de semi-conducteurs de troisième génération, les bateaux à plaquettes en carbure de silicium, fabriqués à partir de carbure de silicium, sont progressivement devenus la norme de l'industrie.

Alors, quel rôle joue ce composant apparemment insignifiant dans la fabrication de semi-conducteurs ?

01 Fonctions de base d'un bateau à plaquettes

Un bateau à plaquettes est un support de traitement utilisé pour contenir des plaquettes, principalement utilisé dans les équipements de traitement à haute température.

Dans le processus de fabrication des semi-conducteurs, les tranches subissent plusieurs étapes de traitement thermique, telles que la diffusion, l'oxydation, le recuit et le dépôt chimique en phase vapeur (CVD). Au cours de ces processus, les tranches sont généralement transformées par lots en équipements de tubes de four, et le bateau à tranches remplit les fonctions suivantes :

- Prise en charge de plusieurs plaquettes et maintien d'un espacement stable

- Assurer la stabilité de position des plaquettes dans des environnements à haute température

- Assurer un flux de gaz uniforme en conjonction avec l'équipement

La structure et les propriétés matérielles du bateau à plaquettes affectent directement la répartition du champ thermique et la cohérence du processus.

02 Caractéristiques structurelles des bateaux en carbure de silicium

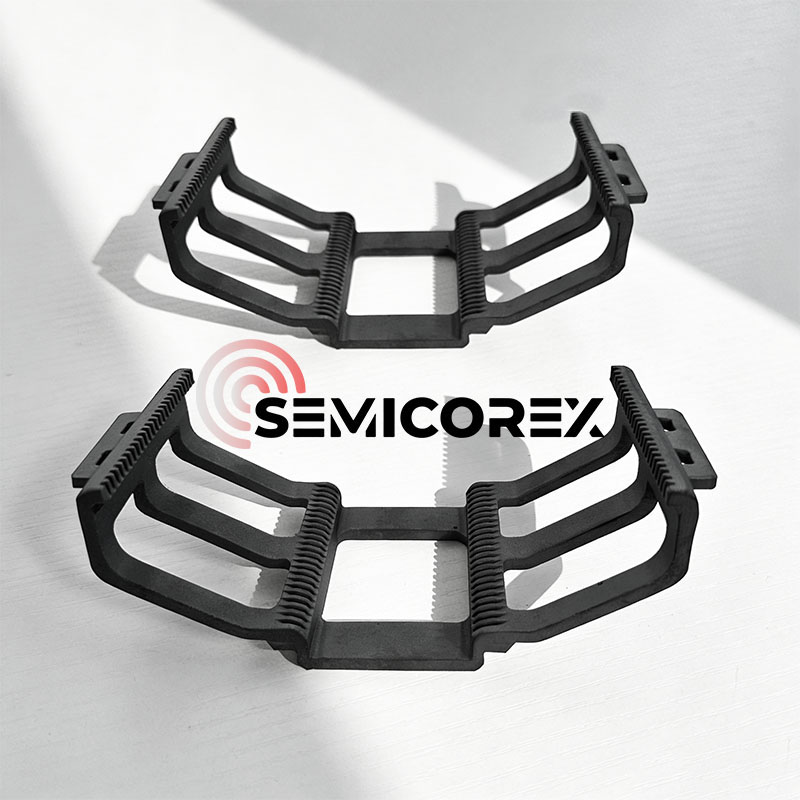

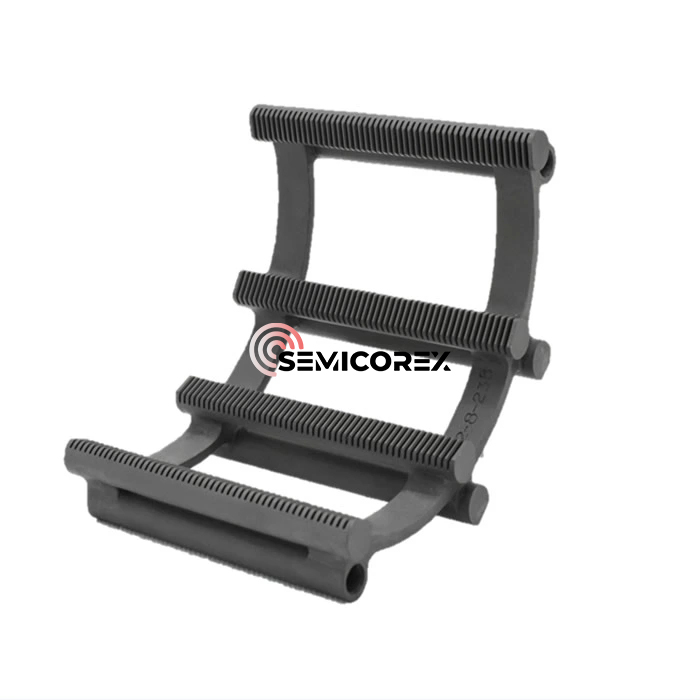

Bateaux en carbure de siliciumutilisent généralement une conception de cadre, offrant une stabilité structurelle élevée. Les fonctionnalités typiques incluent :

- Structure de fente multicouche pour un positionnement précis de la plaquette

- Conception ouverte pour un flux de gaz facile entre les plaquettes

- Cadre à haute rigidité pour réduire le risque de déformation à haute température

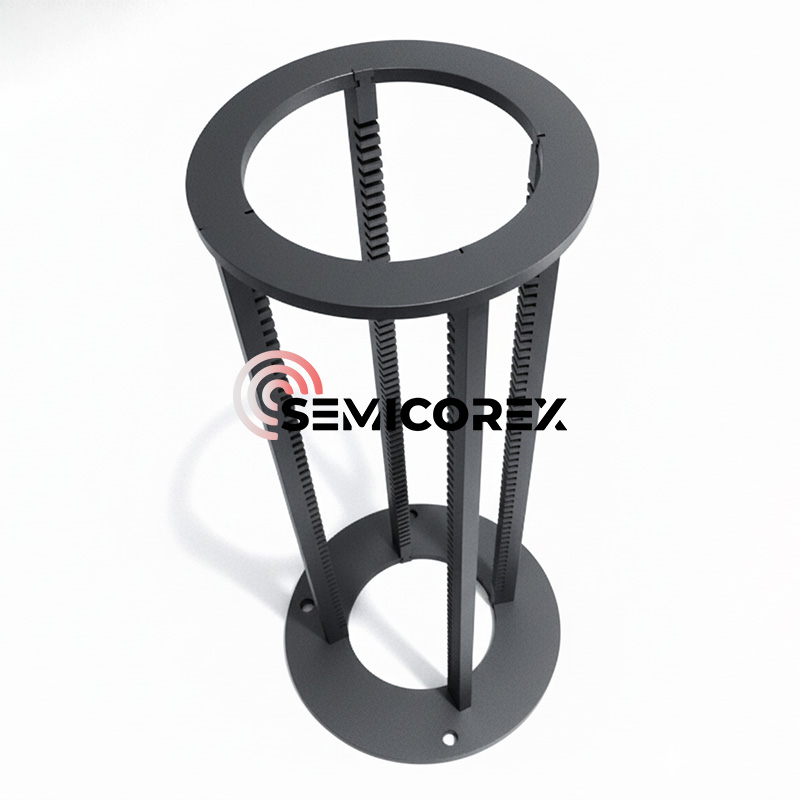

Selon le type d'équipement, les bateaux peuvent être conçus sous forme de structures verticales ou horizontales et prendre en charge différentes tailles de plaquettes (par exemple 6 pouces, 8 pouces, 12 pouces).

03 Sélection des matériaux : pourquoiCarbure de silicium?

À mesure que les procédés de semi-conducteurs évoluent vers des températures et une propreté plus élevées, les matériaux traditionnels tels que le quartz et l'alumine deviennent de plus en plus insuffisants. En revanche, le carbure de silicium offre des avantages dans plusieurs dimensions de performances.

1. Résistance aux hautes températures : le carbure de silicium présente une bonne stabilité structurelle dans la plage de températures d'environ 1 200 ℃ à 1 400 ℃. Dans certaines conditions de traitement de haute pureté ou spéciales, il peut être utilisé dans des environnements à température encore plus élevée. Il ne présente pas de phénomènes de fusion ou de ramollissement significatifs similaires aux matériaux métalliques à haute température.

2. Conductivité thermique élevée : le carbure de silicium possède une conductivité thermique élevée, ce qui contribue à réduire les différences de température entre les tranches, améliorant ainsi la cohérence du processus.

3. Faible coefficient de dilatation thermique : le carbure de silicium a un faible coefficient de dilatation thermique, ce qui réduit l'impact des contraintes thermiques sur les plaquettes pendant les processus de chauffage et de refroidissement.

4. Stabilité chimique : Le carbure de silicium présente une bonne stabilité chimique dans diverses atmosphères, y compris les atmosphères oxydantes et réductrices. Cependant, il subira toujours une lente réaction d’oxydation dans des environnements d’oxygène à haute température, formant une couche protectrice de dioxyde de silicium.

5. Contrôle de la pureté et de la contamination des matériaux : le carbure de silicium de qualité semi-conducteur a généralement une teneur en impuretés strictement contrôlée pour réduire le risque de contamination à la surface de la tranche. Il existe des différences significatives entre les matériaux utilisés dans les différentes qualités de processus.

04 Domaines d'application

Les bateaux en carbure de silicium sont actuellement largement utilisés dans de multiples domaines, notamment :

- Traitement thermique dans la fabrication de circuits intégrés

- Fabrication de dispositifs à semi-conducteurs de puissance (par exemple, dispositifs SiC)

- Traitement à haute température de plaquettes de silicium photovoltaïques

- Recherche et développement de matériaux et procédés semi-conducteurs

Ses avantages sont encore plus prononcés dans les scénarios nécessitant des températures élevées, une forte corrosion ou une propreté élevée.

Offres SemicorexBateaux à plaquettes SiC, tubes de four, pagaies cantilever, etc. dans des fours à haute température. Si vous avez des questions ou avez besoin de détails supplémentaires, n'hésitez pas à nous contacter.
