Applications principales des composants en céramique d'alumine dans le semi-conducteur

Dans un contexte d’expansion continue de la capacité mondiale de production de semi-conducteurs et de progrès incessant des processus de fabrication, les équipements de fabrication de semi-conducteurs exigent désormais des performances sans précédent de la part de leurs composants de base. Pendant le traitement des plaquettes, l'intérieur des chambres d'équipement est exposé à de multiples conditions de fonctionnement difficiles, notamment un bombardement de plasma à haute énergie, une érosion gazeuse corrosive, des fluctuations de température extrêmes et un contrôle strict de la propreté. Les matériaux métalliques et organiques traditionnels ne peuvent plus offrir un ensemble combiné de propriétés telles que la résistance à la corrosion, la résistance aux températures élevées, une isolation supérieure et une faible contamination.

En tant que céramique avancée de pointe pour les applications de semi-conducteurs, la céramique d'alumine offre un équilibre optimal entre coût, usinabilité et performances globales. Dotés d'une dureté élevée, d'une excellente isolation, d'une résistance exceptionnelle à la corrosion et d'une faible dilatation thermique, ils répondent pleinement aux exigences strictes des composants de grande taille et à haute résistance dans les équipements de conditionnement et de fabrication de semi-conducteurs, et sont devenus des matériaux structurels irremplaçables dans l'industrie.

Applications principales des composants en céramique d'alumine dans le semi-conducteur

1. Applications dans les équipements de lithographie

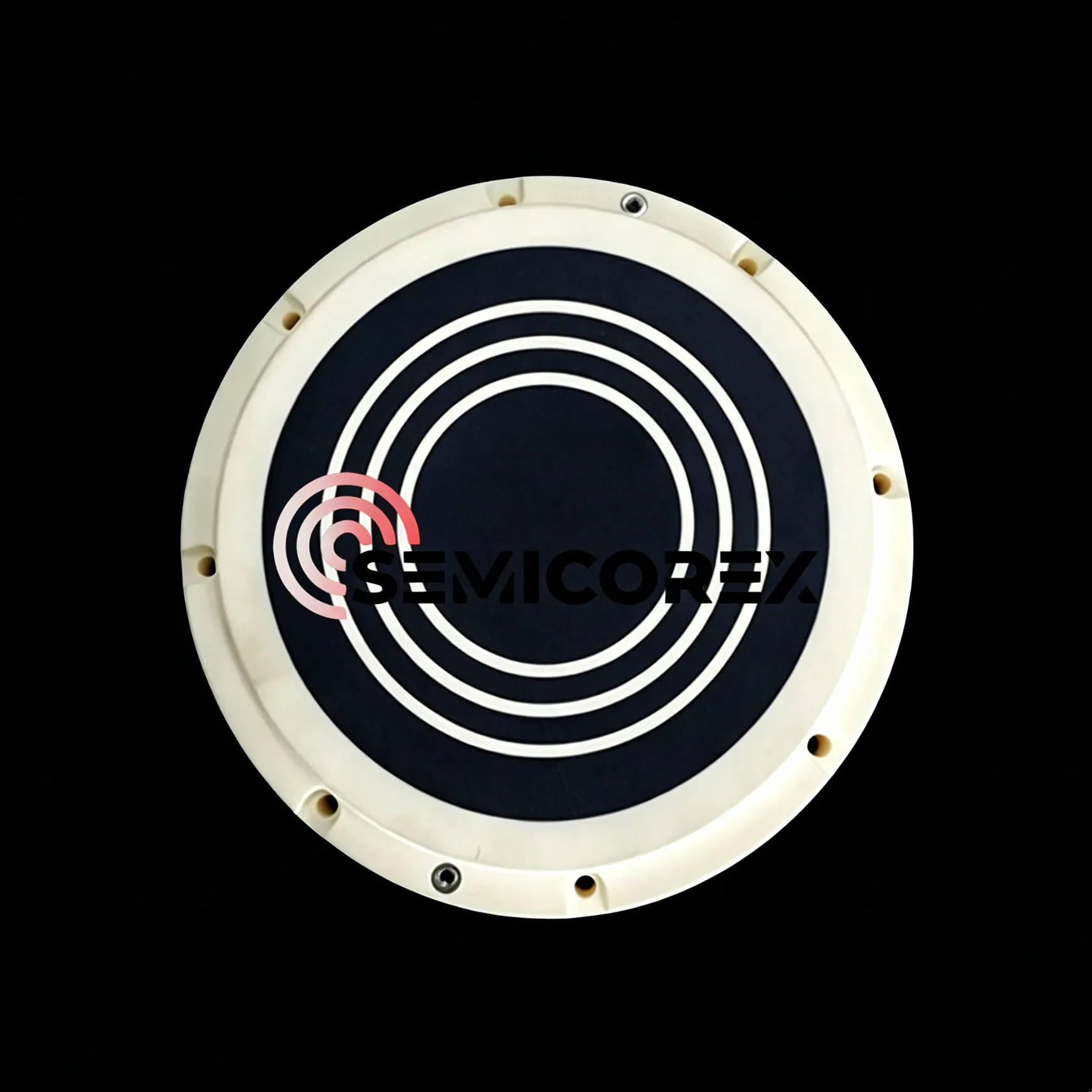

La lithographie est l'un des processus les plus sophistiqués de fabrication de semi-conducteurs, qui impose des normes extrêmement strictes en matière de précision et de propreté du positionnement des mouvements. Les céramiques d'alumine sont largement utilisées pour les mandrins de plaquettes, les platines en céramique, la précisionmanipulation des braset d'autres éléments clés.

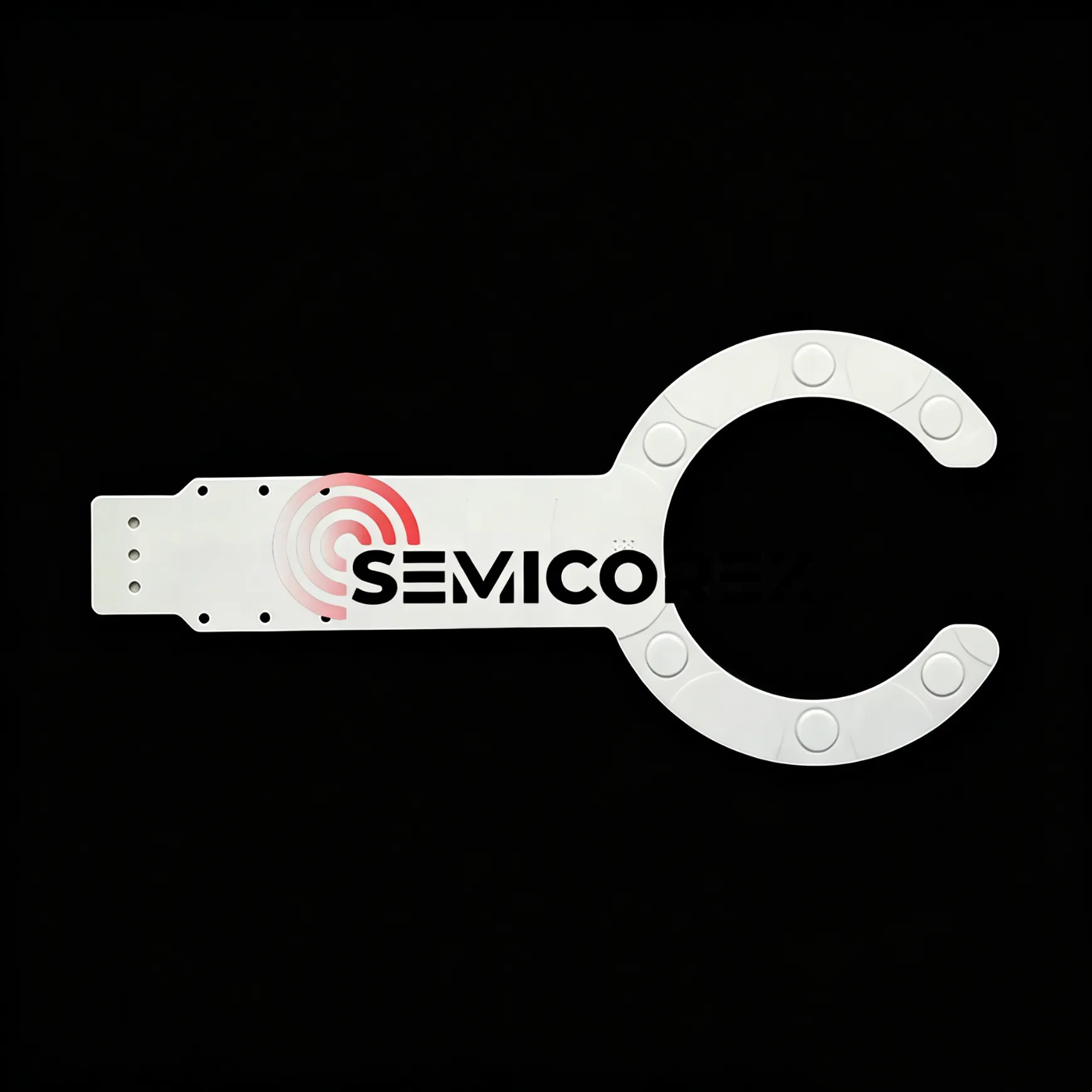

Pour le transport des plaquettes, les céramiques d'alumine sont adoptées pour fabriquer des bras robotiques. Alors que les céramiques en carbure de silicium sont théoriquement idéales pour de tels composants, les bras en céramique d'alumine offrent une rentabilité supérieure grâce à des coûts de matériaux inférieurs et à un usinage plus facile. Dans les processus de polissage des plaquettes, les céramiques d'alumine sont largement appliquées aux plaques de polissage, aux plates-formes de conditionnement etmandrin à vides.

La précision du positionnement des étapes de lithographie et des systèmes de transfert de tranches a un impact direct sur la précision de superposition et le rendement de production. Grâce à sa rigidité élevée, sa faible dilatation thermique et son excellente résistance aux vibrations, la céramique d'alumine aide les systèmes de mouvement à maintenir un fonctionnement de haute précision à long terme à des vitesses élevées. Parallèlement, le matériau répond aux exigences strictes des salles blanches, notamment en termes de performances sans particules, de non-magnétisme et de faible dégazage.

2. Applications dans les équipements de gravure

La gravure est un processus de fabrication de semi-conducteurs de base, dans lequel un plasma à haute énergie élimine sélectivement le matériau des zones désignées sur les surfaces des plaquettes. Généré par des halogènes ionisés et des gaz inertes, le plasma agit non seulement sur les plaquettes, mais provoque également une érosion physique et chimique continue des parois des chambres et des composants critiques. Cela conduit à deux problèmes majeurs : les pièces érodées produisent des particules en suspension dans l'air qui peuvent adhérer aux plaquettes et provoquer des courts-circuits sur les puces ; de plus, l’usure des composants accélère le vieillissement des équipements et réduit leur durée de vie.

L'alumine (Al₂O₃) possède une rigidité diélectrique élevée et une résistance chimique supérieure, maintenant des performances stables sous une exposition intense au plasma. C’est l’un des matériaux les plus utilisés pour la protection contre la gravure plasma. Les revêtements d'alumine de haute pureté et les céramiques d'alumine solide sont couramment utilisés pour protéger les chambres de gravure et les composants internes. Au-delà des structures de chambre, les céramiques d'alumine sont également adoptées pour le gazbuses, plaques de distribution de gaz et anneaux de rétention de plaquettes dans les équipements de traitement au plasma.

3. Applications dans les équipements CMP

Dans le polissage chimico-mécanique (CMP), les particules abrasives présentes dans la boue provoquent une friction et une usure constantes.plaques de polissageet les étapes. Compte tenu de sa dureté et de sa résistance à l'usure exceptionnelles, la céramique d'alumine est largement utilisée pour les tables de polissage en céramique, les plaques de polissage, les plaques de rodage et les effecteurs terminaux.

La dureté de surface exceptionnelle des tables de polissage en alumine garantit une planéité constante après le traitement de grands lots de tranches, ce qui est essentiel pour un contrôle précis de la planéité de la surface des puces.

4. Applications dans l'emballage des semi-conducteurs

Dans les emballages de semi-conducteurs, les céramiques d'alumine sont largement fabriquées dans des substrats d'emballage, des dissipateurs thermiques et des plaques de base pour les appareils électroniques de haute puissance. Les substrats de circuits en alumine offrent une excellente isolation, une conductivité thermique décente, un faible coefficient de dilatation thermique et une résistance mécanique élevée, ce qui en fait un choix courant pour les emballages électroniques. Les composants en alumine destinés au conditionnement de puces nues présentent une excellente étanchéité à l'air, même à des températures élevées, et sont largement utilisés dans les environnements électroniques sous vide.

En outre, les pièces en céramique d'alumine servent de composants clés dans les équipements back-end de semi-conducteurs, tels que les capillaires en céramique pour les machines de liaison par fil, les buses en céramique et les cartes de sonde pour les manipulateurs de test, qui nécessitent tous une ultra haute précision, une grande résistance à l'usure et une isolation électrique fiable.
