Mandrin à vide en alumine poreuse

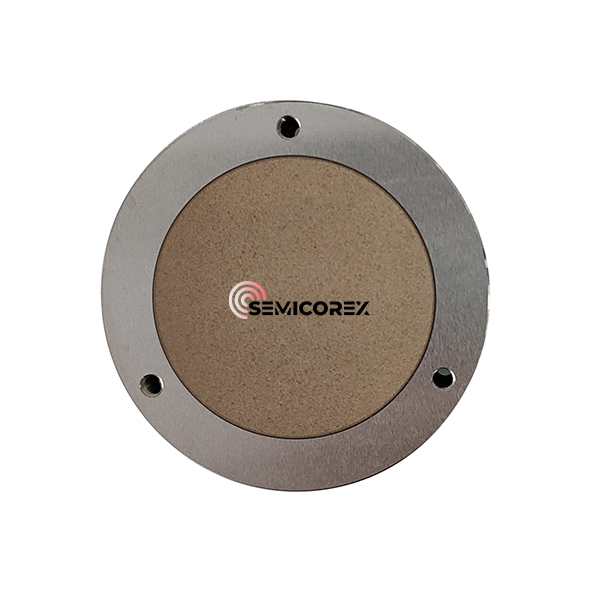

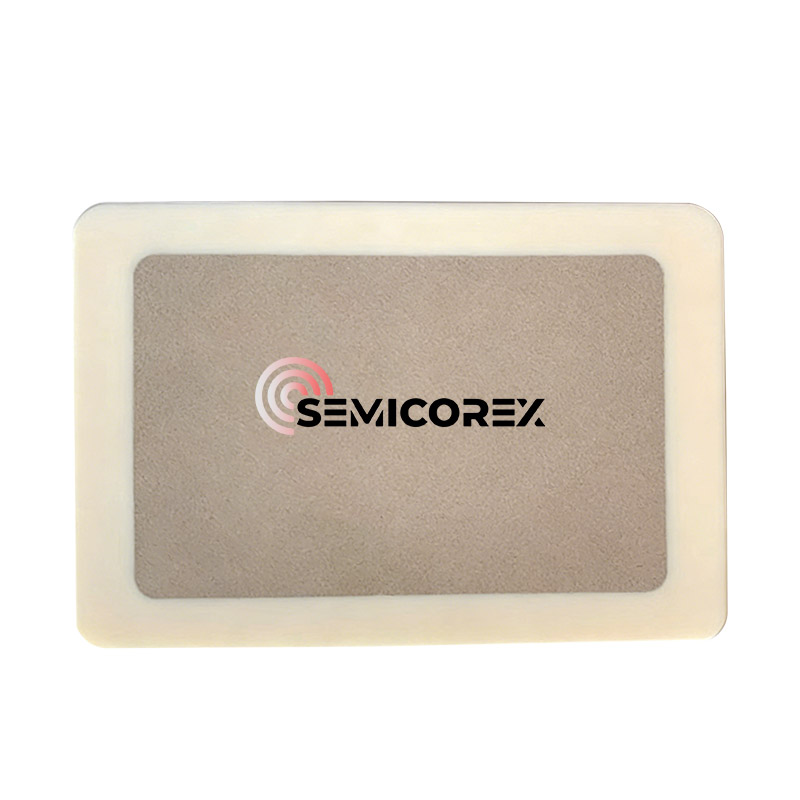

Le mandrin à vide en alumine poreuse Semicorex est la plate-forme de support permettant de fixer les produits en utilisant le principe d'aspiration sous vide. Sa partie du vide de transfert est généralement une plaque en céramique poreuse d'alumine. La plaque de céramique poreuse est intégrée dans le trou fraisé de la base, son périmètre est collé et scellé à la base, et la base est usinée par des matériaux céramiques ou métalliques denses. Sous la pression négative de l'environnement de travail, le mandrin est connecté à la pompe à vide à travers la structure poreuse à l'intérieur de la plaque en céramique pour aspirer l'air, ce qui fait que la zone située sous la plaquette forme une zone de vide bien inférieure à la pression atmosphérique externe. Sous l'effet de la forte différence de pression, la plaquette est fermement fixée à la surface du mandrin. Généralement, plus le degré de vide sous la plaquette est élevé, plus l'adhérence entre le mandrin et la pièce à usiner est forte et plus la force d'adsorption est forte.

Dans les industries des semi-conducteurs et de la microélectronique, la précision n’est pas seulement une exigence : c’est la norme. Le mandrin à vide en alumine poreuse (également connu sous le nom de mandrin à vide en céramique) est un composant essentiel conçu pour fournir une aspiration uniforme et non marquante pour les substrats délicats pendant les processus de lithographie, d'inspection et de découpage en dés.

Qu'est-ce qu'un mandrin à vide en alumine poreuse ?

Contrairement aux mandrins métalliques traditionnels qui utilisent des rainures usinées pour créer une aspiration, un mandrin en céramique poreuse utilise une structure de pores microscopiques spécialisée. Cela permet à la pression du vide d'être répartie uniformément sur toute la surface de la pièce, évitant ainsi les « capitons » ou déformations souvent observés avec les conceptions rainurées.

Spécifications techniques clés

Pour comprendre les performances de ces composants, nous examinons les propriétés matérielles de l’Al2O3 de haute pureté :

Pourquoi choisir l'alumine poreuse plutôt que les matériaux traditionnels ?

1. Planéité et uniformité supérieures

La structure microscopique des pores garantit que la force du vide est appliquée à 100 % de la surface de contact. Selon les données de l'industrie, une aspiration uniforme réduit la contrainte sur les plaquettes jusqu'à 40 % par rapport aux mandrins rainurés traditionnels en acier inoxydable.

2. Haute stabilité thermique

Les céramiques d'alumine possèdent un faible coefficient de dilatation thermique (CTE). Lors d'un traitement à haute température ou d'une inspection au laser, le mandrin conserve ses dimensions, garantissant ainsi que la profondeur de mise au point reste constante.

3. ESD et contrôle de la contamination

L'alumine de haute pureté est chimiquement inerte et naturellement résistante à la corrosion. En outre, des revêtements spécialisés « alumine noire » ou antistatiques peuvent être appliqués pour empêcher les décharges électrostatiques (ESD), responsables de près de 25 % de la perte de rendement des semi-conducteurs dans certains environnements.

Applications principales dans la fabrication de haute technologie

Traitement des plaquettes de semi-conducteurs

Le principal cas d'utilisation concerne la photolithographie et le sondage de plaquettes. L'extrême planéité (<2 μm) garantit que la plaquette reste dans la profondeur de champ étroite des systèmes optiques avancés.

Production de cellules solaires à couches minces

Pour les substrats flexibles ou extrêmement fins, les canaux à vide traditionnels peuvent provoquer des dommages physiques. La surface « respirante » de la céramique poreuse agit comme un doux coussin d'air ou une plaque d'aspiration, protégeant les couches fragiles.

Meulage de lentilles optiques

L'alumine poreuse est utilisée pour maintenir les lentilles pendant le meulage de précision, où toute vibration ou pression inégale entraînerait des aberrations optiques.

Foire aux questions (FAQ)

Q1 : Comment nettoyer un mandrin à vide en alumine poreuse ?

R : Le nettoyage est essentiel pour maintenir l’aspiration. Nous recommandons d'utiliser un nettoyage par ultrasons dans de l'eau déminéralisée ou des solvants spécialisés. L’alumine étant chimiquement stable, elle peut résister à la plupart des nettoyants acides ou alcalins. Assurez-vous que le mandrin est cuit à sec pour éliminer l'humidité des pores.

Q2 : La taille des pores peut-elle être personnalisée pour des substrats spécifiques ?

R : Oui. Les pores plus petits (environ 10 μm - 20 μm) conviennent mieux aux films ultra-fins pour éviter les « impressions », tandis que les pores plus grands offrent un débit d'air plus élevé pour les pièces plus lourdes ou plus poreuses.

Q3 : Quelle est la température de fonctionnement maximale ?

R : Bien que la céramique elle-même puisse résister à des températures supérieures à 1 500 ℃, l'ensemble du mandrin à vide (y compris les joints et les boîtiers) est généralement évalué pour une température allant jusqu'à 250 ℃ à 400 ℃ selon la méthode de collage.
