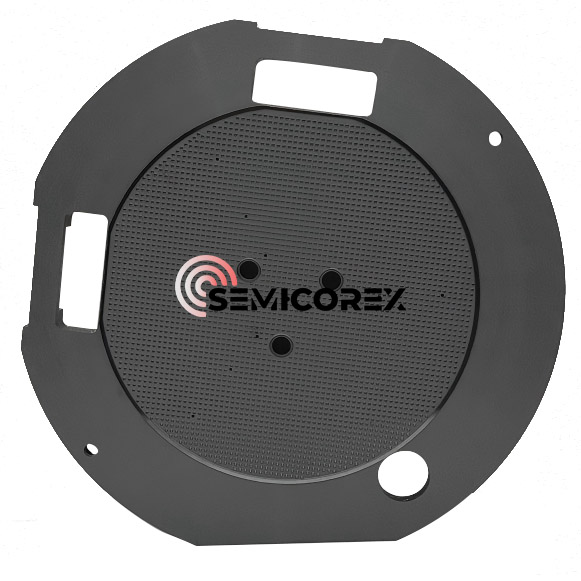

Mandrins à vide pour plaquettes

La précision de la manipulation et de l'emplacement des plaquettes affecte directement le rendement de production de la lithographie et le fonctionnement des dispositifs à semi-conducteurs dans l'industrie des semi-conducteurs. Ces deux fonctions sont accomplies à l'aide de mandrins à vide pour plaquettes Semicorex, fabriqués à partir de carbure de silicium fritté dense (SiC). Ces mandrins à vide sont conçus pour une précision maximale ainsi qu'une rigidité structurelle et une longévité, dans des environnements difficiles tels que la lithographie et le traitement des plaquettes. Le mandrin à vide présente une surface de microprotrusion (bosse) formée avec précision, conçue pour fournir un support de plaquette stable avec un vide constant par adsorption.

Les mandrins à vide pour plaquettes Semicorex sont conçus pour être compatibles avec les meilleurs systèmes de photolithographie et présentent une excellente stabilité thermique, une excellente résistance à l'usure et garantissent un emplacement précis des plaquettes. Les produits Semicorex peuvent remplacer entièrement les modèles de mandrins à vide standard utilisés dans les systèmes de photolithographie Nikon et Canon et peuvent être conçus spécifiquement pour répondre aux exigences spécifiques des clients en matière de flexibilité dans les équipements de fabrication de semi-conducteurs.

Matériau : carbure de silicium fritté (dense)

Le corps des mandrins à vide Wafer est fabriqué à partir decarbure de silicium frittéqui est fabriqué à une densité extrêmement élevée et possède toutes les caractéristiques mécaniques et thermiques appropriées pour être utilisé dans les dispositifs à semi-conducteurs. Comparé à d'autres matériaux standard pour mandrins à vide tels que les alliages d'aluminium et la céramique, le SiC dense offre une rigidité nettement supérieure et des propriétés dimensionnellement stables.

Le carbure de silicium présente également une dilatation thermique extrêmement faible, ce qui permet de garantir que le positionnement des plaquettes reste stable même en cas de fluctuations de température couramment rencontrées lors des processus de lithographie. Sa dureté intrinsèque et sa résistance à l'usure permettent au mandrin de maintenir une précision de surface à long terme, réduisant ainsi la fréquence de maintenance et les coûts opérationnels.

Conception de surface à micro-saillies pour une manipulation stable des plaquettes

La surface du mandrin intègre une structure de micro-bosse uniforme qui minimise la zone de contact entre la tranche et la surface du mandrin. Cette conception offre plusieurs avantages essentiels :

Empêche la génération de particules et la contamination

Assure une répartition uniforme du vide

Réduit le collage des plaquettes et les dommages causés par la manipulation

Améliore la planéité de la plaquette pendant les processus d'exposition

Cette ingénierie de surface de précision garantit une adsorption stable et un positionnement reproductible des plaquettes, essentiels à la lithographie haute résolution.

Ultra-haute précision et finition de surface miroir

Les mandrins à vide Semicorex Wafer sont fabriqués à l'aide de technologies avancées d'usinage et de polissage pour obtenir une précision dimensionnelle et une qualité de surface extrêmes.

Les principales caractéristiques de précision comprennent :

Planéité : 0,3 – 0,5 μm

Surface polie miroir

Stabilité dimensionnelle exceptionnelle

Excellente uniformité du support des plaquettes

La finition au niveau du miroir réduit la friction de surface et l'accumulation de particules, ce qui rend le mandrin parfaitement adapté aux environnements de semi-conducteurs en salle blanche.

Structure légère mais très rigide

Malgré sa rigidité exceptionnelle, le SiC fritté conserve une structure relativement légère par rapport aux solutions métalliques traditionnelles. Cela offre plusieurs avantages opérationnels :

Réponse plus rapide de l'outil et précision de positionnement

Charge mécanique réduite sur les étapes de mouvement

Stabilité améliorée du système lors du transfert de tranches à grande vitesse

La combinaison d'une rigidité élevée et d'un faible poids rend le mandrin particulièrement adapté aux équipements de lithographie modernes à haut débit.

Résistance à l'usure exceptionnelle et longue durée de vie

Carbure de siliciumest l'un des matériaux d'ingénierie les plus durs disponibles, conférant au mandrin une résistance à l'usure extrêmement élevée. Même après une utilisation prolongée, la surface conserve sa planéité et son intégrité structurelle, garantissant un support constant des tranches et des performances fiables.

Cette durabilité prolonge considérablement la durée de vie du mandrin, réduisant ainsi la fréquence de remplacement et réduisant les coûts d'exploitation globaux.

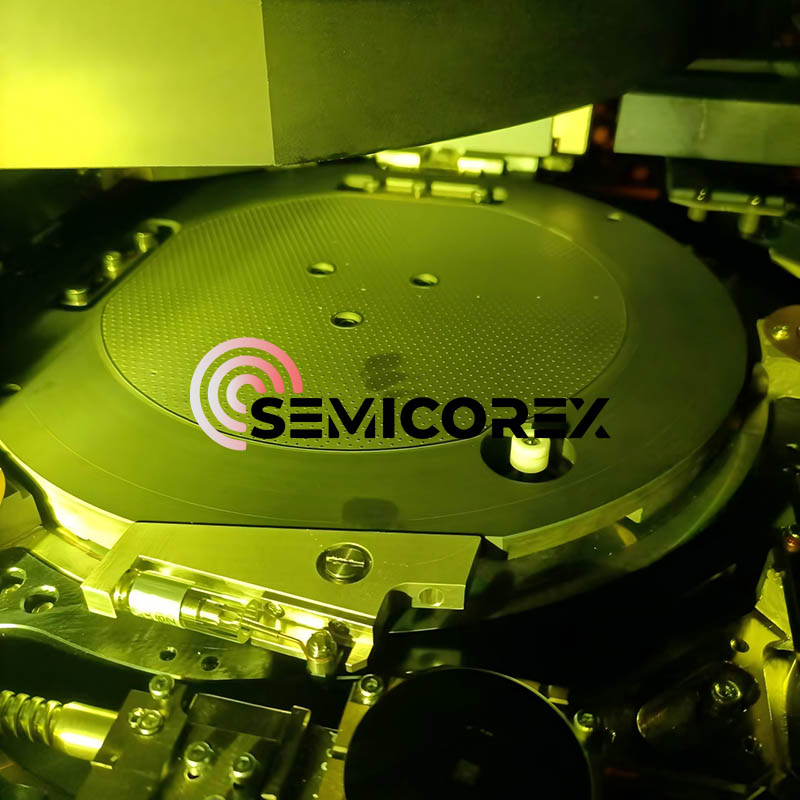

Compatibilité avec les principaux équipements de lithographie

Semicorex peut fournir des mandrins à vide standard compatibles avec les principaux systèmes de photolithographie, y compris ceux utilisés par les principaux fabricants d'équipements semi-conducteurs. En plus des modèles standards, nous prenons également en charge des conceptions entièrement personnalisées, notamment :

Dimensions personnalisées et tailles de plaquettes

Conceptions spécialisées de canaux à vide

Intégration avec des plateformes d'outils de lithographie spécifiques

Interfaces de montage sur mesure

Notre équipe d'ingénierie travaille en étroite collaboration avec les clients pour garantir une compatibilité précise avec les équipements semi-conducteurs existants.

Livraison plus rapide et avantage de coût compétitif

Par rapport aux mandrins à vide importés, les produits Semicorex offrent des avantages opérationnels significatifs :

Délai de livraison : 4 à 6 semaines

Délai de livraison nettement plus court que les composants importés

Assistance technique et service après-vente rapides

Forte compétitivité des coûts

Grâce à une capacité de fabrication en constante amélioration, les mandrins à vide SiC de haute précision Semicorex peuvent désormais permettre une substitution nationale fiable des produits importés, aidant ainsi les fabricants de semi-conducteurs à sécuriser leurs chaînes d'approvisionnement tout en réduisant les coûts d'approvisionnement.
