Roulements à air en graphite

Les roulements à air en graphite Semicorex sont un composant aérostatique de haute précision conçu pour fournir un mouvement linéaire et rotatif sans friction pour les machines d'ultra-précision. Fabriqué à partir d'une qualité spécialisée d'isostatiquegraphite poreux, ce roulement utilise la perméabilité naturelle de la microstructure du carbone pour créer un coussin d'air uniforme, rigide et stable. Contrairement aux roulements conventionnels qui reposent sur des orifices percés, les roulements à air en graphite utilisent des millions de pores submicroniques sur toute sa surface pour agir comme un restricteur, garantissant un profil de pression parfaitement réparti sans gradients ni pics de pression.

Spécifications techniques

Sur la base de l'échantillon de rapport de test, le graphite Semicorex présente les propriétés certifiées suivantes :

Principales caractéristiques et avantages

Répartition uniforme de la pression : la structure poreuse de 0,5 µm crée un « rideau » d'air, éliminant les ondulations de pression associées aux roulements à orifice et offrant une rigidité d'inclinaison supérieure.

Mouvement sans friction : zéro friction statique et dynamique (sans friction) permet une résolution de positionnement infinie et une usure nulle, prolongeant ainsi la durée de vie du système indéfiniment.

Protection contre les collisions (atterrissage en douceur) : La surface en graphite Shore 53 HS est non irritante. En cas de perte d'air, le roulement se dépose doucement sur le guide, agissant comme un lubrifiant sec et évitant des dommages catastrophiques au guidage de précision.

Amortissement élevé : legraphite poreuxLa matrice absorbe naturellement les vibrations, fournissant un effet d'amortissement de « film pressé » qui améliore les temps de stabilisation et la stabilité dynamique dans les applications de numérisation.

Compatibilité avec les salles blanches : les roulements à air en graphite Semicorex fonctionnent sans huile ni graisse, ce qui les rend idéaux pour les environnements de salle blanche ISO classe 1 courants dans la fabrication de semi-conducteurs.

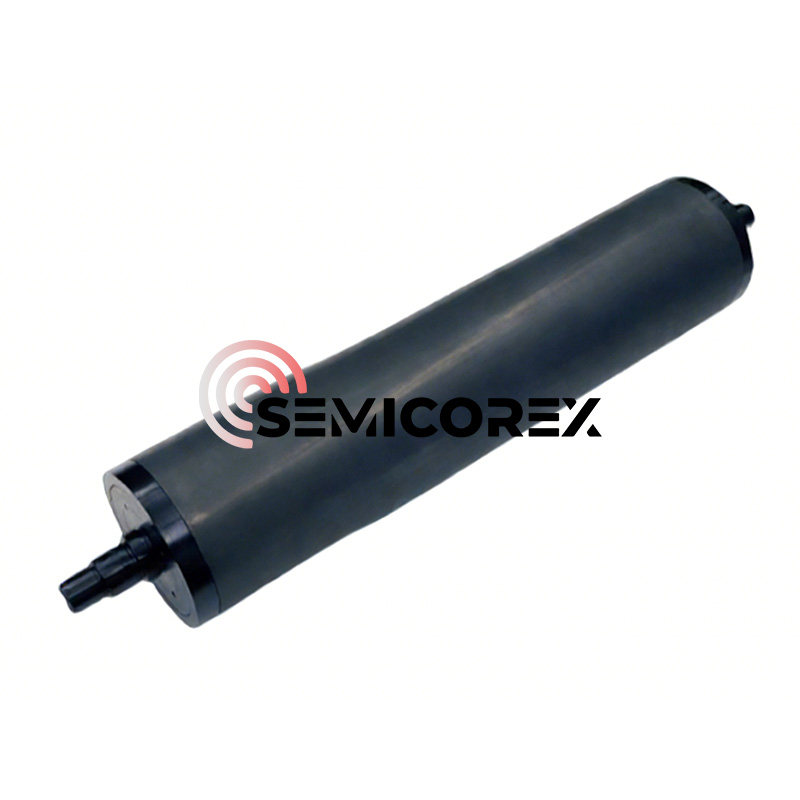

Caractéristiques visuelles

L'inspection visuelle des composants des roulements à air en graphite (en faisant référence aux images fournies) révèle :

Finition de surface : Une finition mate gris anthracite caractéristique du graphite broyé avec précision.

Géométrie : disponible en configurations de barres linéaires avec fentes usinées pour le montage ou le balayage sous vide. La surface poreuse apparaît uniforme à l’œil nu, dissimulant le réseau de pores microscopiques.

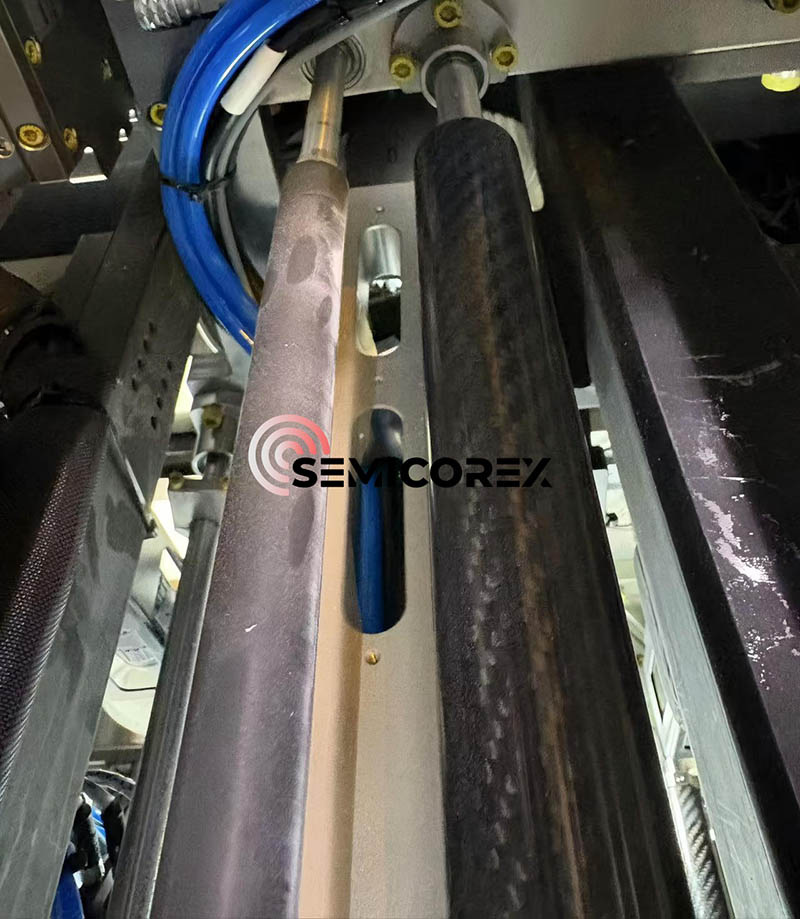

Montage : Conçu pour être intégré à des fentes usinées avec précision ou à des systèmes de montage à goujons à bille afin de garantir le parallélisme avec le rail de guidage.

Contexte historique et évolution technologique

Les limites des roulements à contact

Pendant des décennies, la norme en matière de mouvement linéaire a été établie par des roulements à recirculation de billes et des glissières à rouleaux. Bien que robustes, ces systèmes souffrent de limitations inhérentes définies par la contrainte de contact hertzienne. Le contact physique entre les éléments roulants et la bague génère du frottement, de la chaleur et des particules d'usure. Dans les applications d'ultra-précision, le « bruit » généré par la recirculation des billes crée des ondulations de vitesse inacceptables pour la métrologie à l'échelle nanométrique. De plus, le besoin de lubrification introduit des contaminants et des exigences de maintenance incompatibles avec les normes modernes des salles blanches.

La révolution aérostatique

La transition vers les paliers à air a marqué un changement fondamental dans la conception des machines. En séparant les surfaces avec un film d'air, les ingénieurs ont éliminé le contact mécanique. Les premiers roulements à air utilisaient la compensation d'orifice. Dans cette conception, l'air comprimé est introduit à travers quelques trous (orifices) percés avec précision et distribué via des rainures.

Limites de la conception des orifices :

Gradients de pression : La pression chute considérablement à mesure que l'air s'éloigne de l'orifice/de la rainure, réduisant ainsi l'efficacité de la capacité de charge.

Marteau pneumatique : Le volume d'air emprisonné dans les rainures peut agir comme un condensateur, conduisant à des vibrations auto-excitées ou à un « martelage ».

Obstruction : Une seule particule de poussière peut bloquer un orifice, provoquant une défaillance immédiate du roulement.

Accidents catastrophiques : les roulements à orifice sont généralement fabriqués en métal dur (aluminium, acier inoxydable). En cas de panne d'alimentation en air, le contact métal sur métal ou métal sur granit entraîne de graves rayures et grippages.

L'avènement de la technologie des médias poreux

Les paliers à air à milieu poreux, tels que ceux utilisant du graphite poreux, ont résolu ces problèmes en utilisant le matériau du palier lui-même comme restricteur.

Histoire : Développée au milieu du 20e siècle mais perfectionnée pour un usage commercial dans les années 1980 et 90, la technologie du carbone poreux a utilisé le processus de frittage pour créer un matériau comportant des millions de chemins microscopiques et tortueux.

La percée : La clé était de contrôler le processus de fabrication pour garantir la perméabilité isotrope. La spécification des roulements à air en graphite d'un diamètre moyen de pores de 0,5 µm représente une itération mature de cette technologie, optimisant la restriction du débit pour maximiser la rigidité tout en minimisant la consommation d'air. Cette évolution a transformé les roulements à air d'instruments de laboratoire délicats en composants industriels robustes capables de fonctionner dans des environnements d'usinage difficiles.

Science des matériaux : plongée approfondie dans le graphite poreux pour les paliers à air

Fabrication de graphite isostatique

Les roulements à air en graphite sont identifiés comme un graphite isostatique. Ce procédé de fabrication est distinct du graphite extrudé ou moulé.

Matière première : Le coke de pétrole de haute pureté est micronisé en particules (liées à la structure fine observée dans la spécification des pores de 0,5 µm).

Pressage isostatique à froid (CIP) : La poudre est placée dans un moule et soumise à une pression ultra-élevée provenant de toutes les directions (pression du fluide). Cela garantit que la densité (1,74 g/cm³) est uniforme dans toute la billette. Cette isotropie est cruciale car elle garantit que l'air circule à travers le roulement au même débit dans toutes les directions, empêchant ainsi le « basculement » ou le soulèvement irrégulier.

Graphitisation : La billette est chauffée à ~3000°C. Cela aligne la structure cristalline, convertissant le carbone en graphite. Ce processus confère une résistance spécifique de 13,02 µΩ·m, qui est un indicateur clé du degré de graphitisation et de stabilité thermique.

Analyse microstructurale

Taille des pores (0,5 µm) : Il s'agit d'une dimension « Boucle d'or ».

Si les pores sont trop grands (> 1,0 µm) : La consommation d'air devient excessive et le roulement perd en rigidité (trop de fuites).

Si les pores sont trop petits (< 0,1 µm) : le roulement nécessite des pressions d'entrée peu pratiques pour générer une portance et le temps de réponse devient lent.

0,5 µm : représente une optimisation pour les systèmes d'air comprimé industriels standard (80 PSI), équilibrant l'efficacité avec une capacité de charge élevée.

Densité (1,74 g/cm³) : Les graphites denses typiques vont de 1,70 à 1,85 g/cm³. Une valeur de 1,74 indique une porosité d'environ 15 à 20 %. Ce volume « d’espace vide » agit comme un réservoir interne, assurant un apport d’air constant au visage.

Robustesse mécanique

Résistance à la compression (127,0 MPa) : Cette valeur est significative. Cela signifie que le roulement peut supporter d’immenses charges sans défaillance structurelle. Pour le contexte, le béton typique mesure environ 30 MPa. Le graphite poreux pour coussin d'air est quatre fois plus résistant que le béton en compression. Cela permet au roulement d'être serré ou préchargé avec des forces magnétiques élevées sans se fissurer.

Résistance à la flexion (80,7 MPa) : elle est élevée pour le graphite. Il garantit que les coussinets de roulement ne se déforment pas ou ne se cassent pas sous les moments de flexion appliqués lors de l'accélération ou du désalignement du montage.

Tribologie et "Soft Landing"

La dureté Shore de 53 HS (Scléroscope) le place dans la catégorie « mi-dur » pour les graphites (plus doux que certains grades extrêmement denses qui peuvent atteindre 70-80 HS).

Avantage tribologique : En cas de collision, le matériau du roulement doit être sacrificiel. Le granit (la voie de guidage) est beaucoup plus dur. Un graphite Shore 53 s'abrasera en une fine poudre lors de l'impact, lubrifiant la lame et empêchant le transfert d'énergie pour rayer le granit. Cette propriété autolubrifiante constitue la police d’assurance ultime pour les machines coûteuses.
