Fonction de graphite rigide

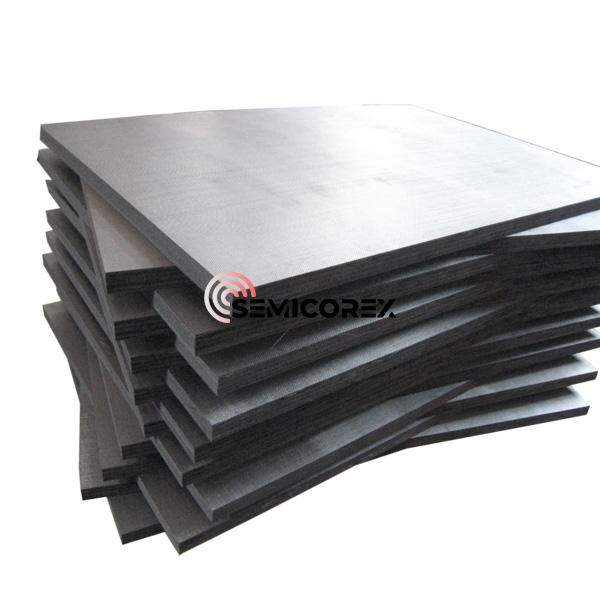

Le feutre de graphite rigide peut être formé par un durcissement de laminage en feutre doux et une formation humide. La méthode de laminage commune pour fabriquer du feutre du graphite en fibre de carbone utilise un feutre doux comme matière première. Le processus de production commence par la coupe: couper plusieurs morceaux de blancs légèrement plus grands que la taille du feutre dure finale du feutre doux. Après coupure, il est imprégné de résine et d'autres matériaux de liaison, et les blancs imprégnés sont empilés en plusieurs couches en fonction de l'épaisseur dure dure requise.

L'imprégnation de la production de feutre en douceur est principalement une imprégnation avec des catalyseurs pour rendre les fibres de viscose plus stables dans le traitement thermique ultérieur; tandis que l'imprégnation du feutre de graphite rigide est principalement une imprégnation avec la résine thermodurcissante. Dans le processus de chauffage et de durcissement ultérieur, la résine liquide se solidifie et les multiples couches de feutre mou sont étroitement combinées avec la résine à former.

Resin + Fibre de carbone en feu de graphite Soft permet au matériau d'obtenir l'effet de "1 + 1> 2" dans certaines propriétés. Après le chauffage et le durcissement, le feutre moelleux multicouche imprégné de résine ne peut plus être enroulé comme un feutre doux, et la densité et la résistance à la compression du matériau sont également augmentées.

Pendant la croissance en PVT des monocristaux, le feutre en fibre de carbone joue un rôle dans la préservation de la chaleur. La pureté du feutre de graphite rigide est cruciale pour la croissance réussie des cristaux SIC. Les impuretés dans l'isolation ressentis du matériel sont l'une des sources de contamination par les impuretés pendant le processus de croissance. Le contenu des éléments d'impureté clés dans le feutre en fibre de carbone est contrôlé en dessous de 10-6, et la teneur totale en cendres doit être strictement contrôlée. Selon le brevet, il adopte différentes méthodes de traitement de purification à plusieurs étapes à haute température, en utilisant plusieurs étapes de circulation de gaz à chaque étape pour convertir les impuretés à haut point de fusion en composés de points à faible tentatives, et les gaz d'impureté de décharge, et enfin obtenir des fibres de carbone à haute pureté, dont la teneur en cendres est inférieure à 20 mg · kg et al, b, fe, est inférieure à 0,1 mg · kg.

Le feutre graphite rigide a également des technologies clés pour le contrôle d'uniformité du champ d'écoulement, y compris le champ de champ de température et le contrôle d'uniformité du champ d'écoulement de gaz. Le champ de température est uniformisé dans le four à cristal en concevant les zones de compensation de température, le contrôle de la température indépendant à zones et la modification de la forme et de la disposition du radiateur.
