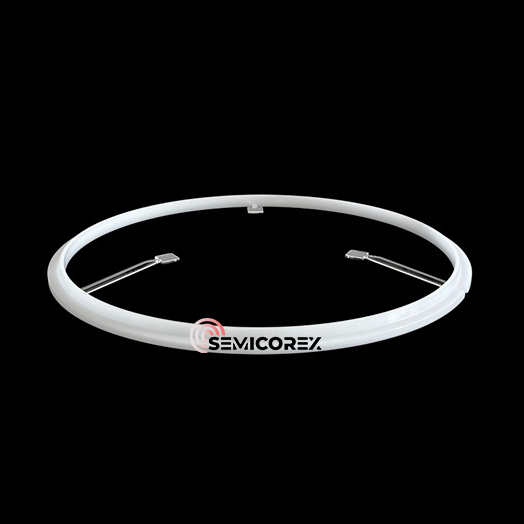

Anneau de support en quartz

L'anneau de support en quartz Semicorex de 12 pouces est conçu pour fonctionner de manière transparente avec le mécanisme de l'arbre d'ascenseur à l'intérieur des réacteurs épitaxiaux. Pendant le fonctionnement, à mesure que la cage d'ascenseur descend, les trois languettes de support stratégiquement positionnées sur l'anneau s'engagent dans les goupilles de levage. Ces languettes maintiennent et guident efficacement les broches de levage, leur permettant de s'élever et d'élever doucement la tranche de la surface du suscepteur. Cette action de levage contrôlée prépare la plaquette à un transfert sûr et efficace par un bras robotique, minimisant ainsi le risque de dommages mécaniques ou de désalignement.

L'anneau de support en quartz présente une géométrie circulaire soigneusement optimisée pour correspondre aux dimensions des plaquettes de 12 pouces, garantissant ainsi un support et un alignement uniformes. Les trois languettes de support sont positionnées et usinées avec précision pour interagir avec précision avec les broches de levage, offrant ainsi des performances de levage constantes sur des cycles répétés. La finition de surface lisse réduit la génération de particules et améliore la propreté, ce qui est essentiel pour maintenir des rendements élevés des appareils.

Principales caractéristiques et avantages

Matériau de quartz de haute pureté: Minimise les risques de contamination et prend en charge des environnements de traitement ultra-propres.

Stabilité thermique : maintient l’intégrité structurelle dans des conditions épitaxiales à haute température.

Alignement de précision : assure un positionnement précis des plaquettes pour une manipulation robotique fiable.

Conception optimisée des languettes de support : permet une coordination fluide avec l'arbre de levage et les broches pour un levage contrôlé des plaquettes.

Faible génération de particules : les surfaces polies réduisent le risque de perte de particules, protégeant ainsi la qualité des plaquettes.

Durabilité et longévité : résistant aux chocs thermiques et à la corrosion chimique, prolongeant la durée de vie.

Scénario d'application

Dans les systèmes d’épitaxie mono-tranche, une manipulation précise des tranches est essentielle au maintien de la cohérence et du rendement du processus. L'anneau de support en quartz agit comme une structure de support de transition pendant le transfert de tranche. Lorsque la cage de levage s'abaisse, les languettes de support maintiennent les broches de levage en position, leur permettant d'élever la tranche de la surface du processus. Cela garantit que le bras robotique peut accéder et récupérer la plaquette sans interférence, améliorant ainsi l'efficacité de l'automatisation et réduisant les erreurs de manipulation.

Qualité et fiabilité

Chaque anneau de support en quartz est fabriqué selon des normes de contrôle de qualité strictes, garantissant la précision dimensionnelle et la pureté des matériaux. Des processus avancés d'usinage et d'inspection garantissent que chaque composant répond aux exigences strictes des installations modernes de fabrication de semi-conducteurs.

Pourquoi choisir Semicorex

Semicorex combine une expertise approfondie du secteur avec des capacités de fabrication avancées pour offrir des performances élevéescomposants en quartzadapté aux applications de semi-conducteurs. En mettant fortement l'accent sur la qualité, la fiabilité et les solutions spécifiques au client, Semicorex garantit que chaque anneau de support en quartz contribue à améliorer la stabilité du processus et l'efficacité de la production.

Conclusion

L'anneau de support en quartz Semicorex de 12 pouces est un composant essentiel pour une manipulation précise des plaquettes dans les processus épitaxiaux. Ses propriétés matérielles supérieures, sa conception précise et ses performances fiables en font une solution indispensable pour les fabricants de semi-conducteurs recherchant un rendement élevé, une faible contamination et une automatisation efficace.
