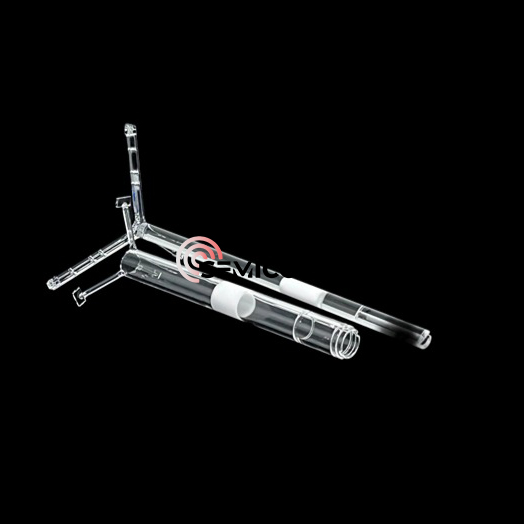

Support du suscepteur à quartz

Dans l’environnement rigoureux de la fabrication de semi-conducteurs, la différence entre un lot à haut rendement et une panne coûteuse réside souvent dans la précision microscopique du positionnement des tranches. L'arbre de support du suscepteur de quartz Semicorex (communément appelé arbre de quartz épitaxial) sert de colonne vertébrale littérale aux processus de dépôt chimique en phase vapeur (CVD) et de croissance épitaxiale. Conçu pour résister à des gradients thermiques extrêmes et à l’exposition chimique, ce composant est essentiel au mouvement fluide et vertical et à la rotation des suscepteurs ou des supports de tranches.

Le rôle du quartz dans les processus d'épitaxie

Le procédé d'épitaxie nécessite des températures souvent supérieures à 1 000°C et un environnement exempt de la moindre contamination métallique. Les matériaux standards échoueraient ou dégazeraient dans ces conditions. Notre support de suscepteur à quartz est fabriqué à partir de silice fondue synthétique de très haute pureté, garantissant :

Stabilité thermique exceptionnelle :Haute résistance aux chocs thermiques, empêchant les fissures lors des cycles rapides de chauffage et de refroidissement.

Inertie chimique :Non réactif avec les gaz précurseurs et les agents de nettoyage, préservant l'intégrité de la plaquette semi-conductrice.

Contamination minimale :Avec des niveaux d'impuretés mesurés en parties par million (ppm), il évite de « doper » l'atmosphère avec des éléments indésirables.

Fonctions principales et avantages techniques

La fonction principale du support de suscepteur à quartz est de faciliter le mouvement vertical et de rotation du suscepteur, la plaque qui maintient la plaquette semi-conductrice.

1. Positionnement vertical de précision

Dans un réacteur typique, la distance entre la surface de la plaquette et l'entrée de gaz détermine l'uniformité du film. Nos arbres en quartz sont usinés selon des tolérances inférieures au millimètre. Cela permet au système de contrôle de mouvement de l'équipement d'élever ou d'abaisser le suscepteur avec une répétabilité absolue, garantissant ainsi que chaque tranche d'un cycle de production subit une dynamique de flux de gaz identique.

2. Mouvement et transfert fluides

L'efficacité de la fabrication en grand volume (HVM) dépend de la vitesse de manipulation des plaquettes. La conception de type feuille et les nervures structurelles renforcées de l'arbre de support garantissent qu'il peut supporter le poids du graphite lourd oususcepteurs revêtus de carbure de silicium (SiC)sans s'incliner ni vibrer. Cette stabilité est essentielle pour le transfert rapide des échantillons entre différentes chambres de traitement ou postes de travail, minimisant ainsi les temps d'arrêt.

3. Isolation thermique optimisée

Même si le suscepteur doit être chaud, les composants mécaniques situés en dessous doivent souvent rester plus froids.Quartzagit comme un isolant thermique naturel. La structure creuse en forme de tube de l'arbre réduit le chemin de conduction thermique, protégeant le moteur et les joints sous vide situés à la base du réacteur.
