Bague de gravure

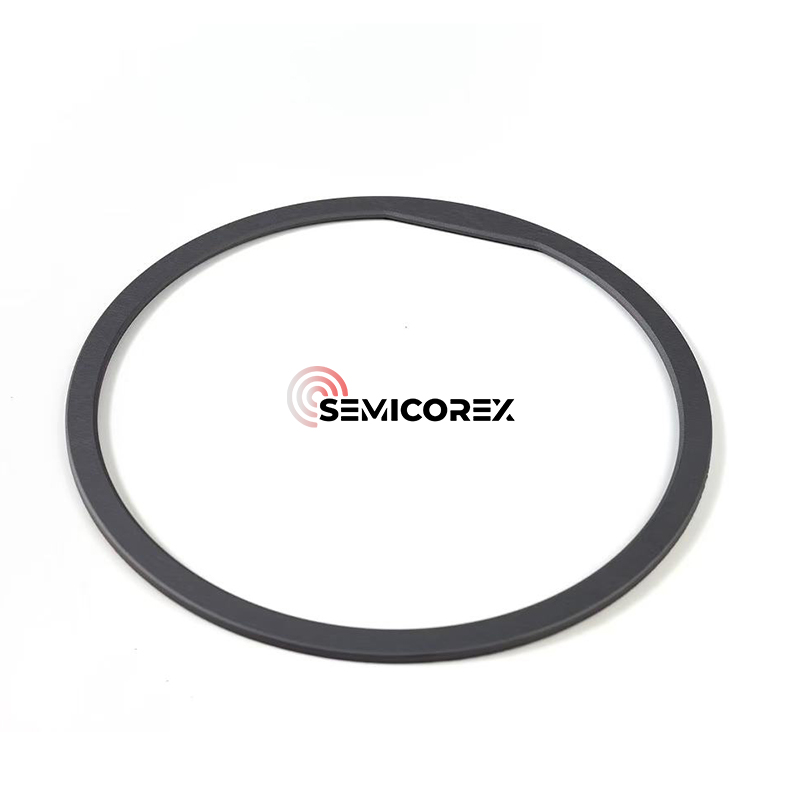

L'anneau de gravure Semicorex est un composant essentiel dans les équipements de fabrication de semi-conducteurs, en particulier dans les systèmes de gravure au plasma. Fabriqué à partir de carbure de silicium par dépôt chimique en phase vapeur (CVD SiC), ce composant offre des performances supérieures dans les environnements plasma très exigeants, ce qui en fait un choix indispensable pour les processus de gravure de précision dans l'industrie des semi-conducteurs.

Le processus de gravure, étape fondamentale dans la création de dispositifs semi-conducteurs, nécessite un équipement capable de résister aux environnements plasma difficiles sans se dégrader. L'anneau de gravure, situé dans la chambre où le plasma est utilisé pour graver des motifs sur des tranches de silicium, joue un rôle crucial dans ce processus.

L'anneau de gravure fonctionne comme une barrière structurelle et protectrice, garantissant que le plasma est contenu et dirigé précisément là où cela est nécessaire pendant le processus de gravure. Compte tenu des conditions extrêmes dans les chambres à plasma, telles que des températures élevées, des gaz corrosifs et un plasma abrasif, il est essentiel que l'anneau de gravure soit construit à partir de matériaux offrant une résistance exceptionnelle à l'usure et à la corrosion. C’est là que le CVD SiC (Chemical Vapor Deposition Silicon Carbide) prouve sa valeur en tant que premier choix pour la fabrication d’anneaux de gravure.

CVD SiC est un matériau céramique avancé connu pour ses propriétés mécaniques, chimiques et thermiques exceptionnelles. Ces caractéristiques en font un matériau idéal pour une utilisation dans les équipements de fabrication de semi-conducteurs, en particulier dans le processus de gravure, où les exigences de performances sont élevées.

Haute dureté et résistance à l'usure :

Le CVD SiC est l'un des matériaux les plus durs disponibles, juste derrière le diamant. Cette dureté extrême offre une excellente résistance à l’usure, ce qui la rend capable de résister à l’environnement rigoureux et abrasif de la gravure au plasma. L'anneau de gravure, exposé à un bombardement continu d'ions pendant le processus, peut conserver son intégrité structurelle pendant des périodes plus longues que d'autres matériaux, réduisant ainsi la fréquence des remplacements.

Inertie chimique :

L’une des principales préoccupations du processus de gravure est la nature corrosive des gaz plasmatiques, tels que le fluor et le chlore. Ces gaz peuvent provoquer une dégradation importante des matériaux qui ne sont pas chimiquement résistants. Le CVD SiC présente cependant une inertie chimique exceptionnelle, en particulier dans les environnements plasma contenant des gaz corrosifs, empêchant ainsi la contamination des tranches semi-conductrices et garantissant la pureté du processus de gravure.

Stabilité thermique :

Les processus de gravure des semi-conducteurs se déroulent souvent à des températures élevées, ce qui peut provoquer des contraintes thermiques sur les matériaux. CVD SiC présente une excellente stabilité thermique et un faible coefficient de dilatation thermique, ce qui lui permet de conserver sa forme et son intégrité structurelle même à des températures élevées. Cela minimise le risque de déformation thermique, garantissant une précision de gravure constante tout au long du cycle de fabrication.

Haute pureté :

La pureté des matériaux utilisés dans la fabrication des semi-conducteurs est de la plus haute importance, car toute contamination peut affecter négativement les performances et le rendement des dispositifs semi-conducteurs. CVD SiC est un matériau de haute pureté, ce qui réduit le risque d'introduction d'impuretés dans le processus de fabrication. Cela contribue à des rendements plus élevés et à une meilleure qualité globale dans la production de semi-conducteurs.

L'anneau de gravure en CVD SiC est principalement utilisé dans les systèmes de gravure au plasma, qui sont utilisés pour graver des motifs complexes sur des tranches semi-conductrices. Ces modèles sont essentiels à la création des circuits et composants microscopiques présents dans les dispositifs semi-conducteurs modernes, notamment les processeurs, les puces mémoire et autres composants microélectroniques.
