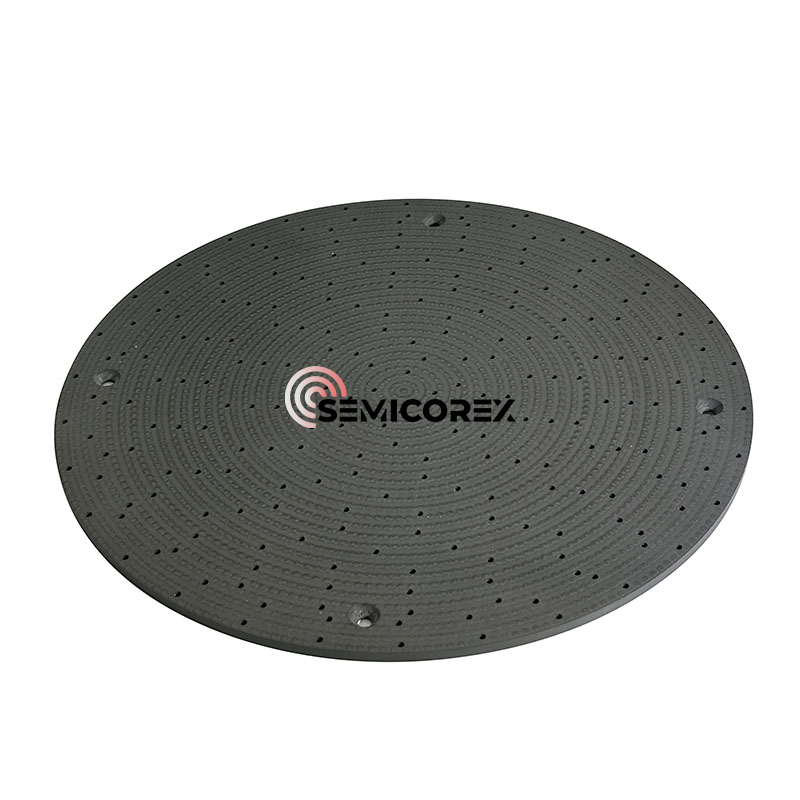

Plaques de distribution de gaz

Les plaques de distribution de gaz semicocorex jouent un rôle essentiel dans les systèmes de gravure plasmatique avancés, en particulier dans la fabrication de semi-conducteurs où la précision, l'uniformité et le contrôle de la contamination sont primordiaux. Notre plaque de distribution de gaz, conçue à partir de carbure de silicium en silicium de dépôt de vapeur de vapeur de haute pureté (Cvd sic), est conçu pour répondre aux exigences strictes des processus de gravure à sec modernes.

Pendant le processus de gravure, les gaz réactifs doivent être introduits dans la chambre d'une manière contrôlée et uniforme pour assurer une distribution de plasma cohérente à travers la surface de la plaquette. Les plaques de distribution de gaz sont stratégiquement situées au-dessus de la tranche et sert une double fonction: il prédispe d'abord les gaz de processus, puis les dirige à travers une série de canaux et d'ouverture finement réglés vers le système d'électrodes. Cette livraison précise de gaz est essentielle pour obtenir des caractéristiques de plasma uniformes et des taux de gravure cohérents sur toute la plaquette.

L'uniformité de gravure peut être encore améliorée en optimisant la méthode d'injection de gaz réactif:

• Chambre de gravure en aluminium: le gaz réactif est généralement livré à travers une pomme de douche située au-dessus de la tranche.

• Chambre de gravure du silicium: Initialement, le gaz a été injecté de la périphérie de la tranche, puis a progressivement évolué pour être injecté au-dessus du centre de la tranche pour améliorer l'uniformité de gravure.

Les plaques de distribution de gaz, également appelées pommes de douche, sont un dispositif de distribution de gaz largement utilisé dans les processus de fabrication de semi-conducteurs. Il est principalement utilisé pour distribuer uniformément le gaz dans la chambre de réaction pour garantir que les matériaux semi-conducteurs peuvent être contactés uniformément avec le gaz pendant le processus de réaction, améliorant l'efficacité de la production et la qualité du produit. Le produit a les caractéristiques de haute précision, de propreté élevée et de traitement de surface multiple (tel que le sablet / anodisation / brossage nickel placage / polissage électrolytique, etc.). Les plaques de distribution du gaz sont situées dans la chambre de réaction et fournissent une couche de film de gaz déposée uniformément déposée pour l'environnement de réaction de la plaquette. C'est un élément central de la production de plaquettes.

Pendant le processus de réaction de la plaquette, la surface des plaques de distribution de gaz est densément recouverte de micropores (ouverture 0,2 à 6 mm). Grâce à la structure des pores et à la trajectoire de gaz avec précision, le gaz de processus spécial doit passer à travers des milliers de petits trous sur la plaque à gaz uniforme, puis être déposée uniformément sur la surface de la tranche. Les couches de film dans différentes zones de la tranche doivent assurer une forte uniformité et cohérence. Par conséquent, en plus des exigences extrêmement élevées pour la propreté et la résistance à la corrosion, les plaques de distribution des gaz ont des exigences strictes sur la consistance de l'ouverture des petits trous sur la plaque de gaz uniforme et les bavures sur la paroi intérieure des petits trous. Si la tolérance à la taille de l'ouverture et l'écart type de cohérence sont trop grandes ou qu'il y a des bavures sur n'importe quelle paroi intérieure, l'épaisseur de la couche de film déposée sera incohérente, ce qui affectera directement le rendement du processus de l'équipement. Dans les processus assistés par plasma (comme PECVD et gravure sec), la pomme de douche, en tant que partie de l'électrode, génère un champ électrique uniforme par une alimentation RF pour favoriser la distribution uniforme du plasma, améliorant ainsi l'uniformité de la gravure ou du dépôt.

NotreCvd sicLes plaques de distribution de gaz conviennent à une large gamme de plates-formes de gravure plasma utilisées dans la fabrication de semi-conducteurs, le traitement des MEMS et les emballages avancés. Des conceptions personnalisées peuvent être développées pour répondre aux exigences d'outils spécifiques, y compris les dimensions, les modèles de trous et les finitions de surface.

Les plaques de distribution de gaz semicocorex en CVD SIC sont un composant vital dans les systèmes de gravure plasmatique moderne, offrant des performances exceptionnelles d'administration de gaz, une durabilité des matériaux exceptionnels et un risque de contamination minimale. Son utilisation contribue directement à des rendements de processus plus élevés, à une défectucité plus faible et à une disponibilité plus longue, ce qui en fait un choix de confiance pour la fabrication de semi-conducteurs de pointe.
