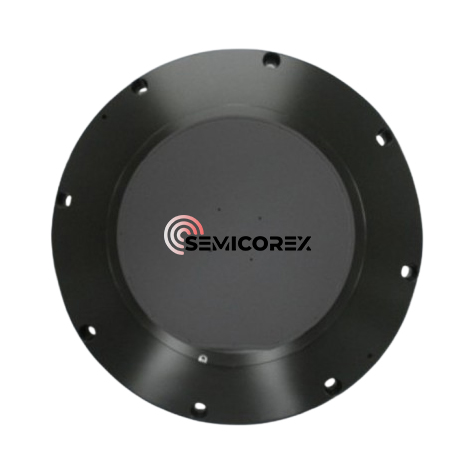

Mandrin électrostatique ESC

Le mandrin électrostatique Semicorex ESC fonctionne sur le principe de l'adhésion électrostatique, en utilisant un courant continu (CC) haute tension appliqué à sa couche de céramique diélectrique. Cette technologie permet la fixation sécurisée de plaquettes ou d'autres matériaux pendant le traitement, garantissant à la fois stabilité et précision tout au long des différentes étapes de fabrication.

Lorsqu'une tension continue élevée est appliquée au mandrin, les ions chargés contenus dans la couche diélectrique en céramique migrent et s'accumulent à sa surface. Cela crée un fort champ électrostatique entre le mandrin et le produit à traiter. L'attraction électrostatique générée est suffisamment robuste pour maintenir la plaquette en place, garantissant qu'elle reste immobile même lors d'opérations complexes et de haute précision. Ce maintien sûr est essentiel, car il contribue à réduire les micro-mouvements et vibrations, qui pourraient compromettre la qualité et l’intégrité des tranches traitées. La capacité de fixer les plaquettes avec un contact mécanique minimal évite également les dommages physiques, ce qui constitue un avantage certain par rapport aux méthodes de serrage traditionnelles.

Le mandrin électrostatique ESC de type J-R est équipé d'électrodes intégrées essentielles à la création de cette adhérence électrostatique. Ces électrodes sont positionnées à l'intérieur du mandrin pour répartir uniformément la force électrostatique sur la surface de la tranche ou d'autres matériaux en cours de traitement. Cette répartition uniforme garantit une pression constante, nécessaire au maintien de l'uniformité lors de processus complexes tels que la gravure, l'implantation ionique et le dépôt. L'adhérence précise offerte par l'Electrostatic Chuck ESC lui permet de répondre aux spécifications exigeantes de la fabrication moderne de semi-conducteurs.

En plus de sa fonction première d'adhésion, le mandrin électrostatique ESC dispose d'un système sophistiqué de contrôle de la température. Le mandrin comprend des éléments chauffants intégrés conçus pour réguler la température du produit en cours de traitement. Le contrôle de la température est un facteur crucial dans la fabrication des semi-conducteurs, car même de légères variations de température peuvent affecter le résultat du processus. Le mandrin électrostatique ESC offre un contrôle de température multizone, permettant à différentes sections de la tranche d'être chauffées ou refroidies indépendamment. Cela garantit que la température est maintenue de manière constante sur toute la surface de la plaquette, favorisant ainsi des résultats de traitement uniformes et réduisant le risque de dommages thermiques ou de déformation.

L'utilisation de matériaux de haute pureté dans la construction du mandrin électrostatique ESC est une autre caractéristique notable. Les matériaux sélectionnés pour ce mandrin sont conçus pour minimiser la contamination particulaire, ce qui constitue une préoccupation majeure dans la fabrication de semi-conducteurs. Même les petites particules peuvent provoquer des défauts dans les microstructures fabriquées, entraînant une réduction des rendements et une défaillance potentielle du produit. En utilisant des matériaux de haute pureté, le mandrin électrostatique ESC réduit le risque d'introduction de contaminants dans l'environnement de traitement, favorisant ainsi une production de haute qualité.

Le mandrin électrostatique ESC résiste à l'érosion du plasma. Dans de nombreux processus de semi-conducteurs, en particulier lors de la gravure et du dépôt, le mandrin est exposé à des environnements plasma réactifs. Au fil du temps, cette exposition peut dégrader les matériaux utilisés dans le mandrin, affectant ainsi ses performances et sa durée de vie. Le mandrin électrostatique ESC est spécialement conçu pour résister à l'érosion plasmatique, lui permettant de conserver son intégrité structurelle et ses performances même dans des environnements de traitement difficiles. Cette durabilité se traduit par une durée de vie plus longue, réduisant ainsi le besoin de remplacements fréquents et minimisant les temps d'arrêt de la chaîne de production.

Les propriétés mécaniques du mandrin électrostatique ESC sont également d'une importance cruciale. Le mandrin est fabriqué selon des tolérances extrêmement serrées, garantissant qu'il conserve la forme et les dimensions précises requises pour ses applications spécifiques. Des techniques d'usinage de haute précision sont utilisées pour obtenir la planéité et la douceur de surface requises, essentielles pour garantir une adhérence électrostatique uniforme et minimiser le risque d'endommager les tranches délicates. La résistance mécanique du mandrin est tout aussi impressionnante, lui permettant de résister aux contraintes physiques imposées lors des processus à haute température et haute pression sans se déformer ni perdre sa capacité à maintenir la tranche en toute sécurité.
