Mandrin à vide en céramique SiC

Alors qu'elles s'efforcent d'appliquer la loi de Moore, les installations de fabrication de semi-conducteurs ont besoin de plates-formes de maintien de tranches capables de supporter des forces mécaniques sévères et de rester plates, sans bosses ni creux. Le mandrin à vide en céramique Semicorex SiC offre la solution parfaite pour remplacer les mandrins traditionnels en alumine et en acier inoxydable ; ils offriront le rapport rigidité/poids nécessaire et ne réagiront pas chimiquement, deux éléments essentiels pour le traitement de tranches de 300 mm et au-delà.

1. Avantages matériels grâce à l’utilisation de carbure de silicium dense fritté (SSiC).

L'élément central de notreCéramique SiCLe mandrin à vide est frittéCarbure de silicium, un matériau défini par sa très forte liaison covalente. Notre SSiC n'est ni poreux ni lié par réaction ; il est plutôt fritté à > 2 000 degrés Celsius pour atteindre une densité presque théorique (> 3,10 g/cm3) — en termes simples, il est plus solide que les autres matériaux utilisés pour fabriquer des mandrins à vide.

Rigidité mécanique exceptionnelle.

Le module d'Young du SSiC est d'environ 420 GPa, ce qui le rend beaucoup plus rigide que l'alumine (environ 380 GPa). En raison de ce module d'élasticité élevé, nos mandrins resteront stables dans des conditions de vide et de rotation à grande vitesse et ne se déformeront pas ; par conséquent, les tranches ne formeront pas de « chips » (c'est-à-dire ne se déformeront pas) et établiront toujours un contact uniforme sur toute leur surface.

Stabilité thermique et faible CTE

Dans les processus impliquant une lumière UV de haute intensité ou une chaleur induite par friction, la dilatation thermique peut entraîner des erreurs de superposition. Nos mandrins SiC possèdent un faible coefficient de dilatation thermique (CTE) de 4,0 x 10^{-6}/K, associé à une conductivité thermique élevée (>120 W/m·K). Cette combinaison permet au mandrin de dissiper rapidement la chaleur, maintenant ainsi la stabilité dimensionnelle pendant les cycles de lithographie ou de métrologie de longue durée.

2. Ingénierie et conception de précision

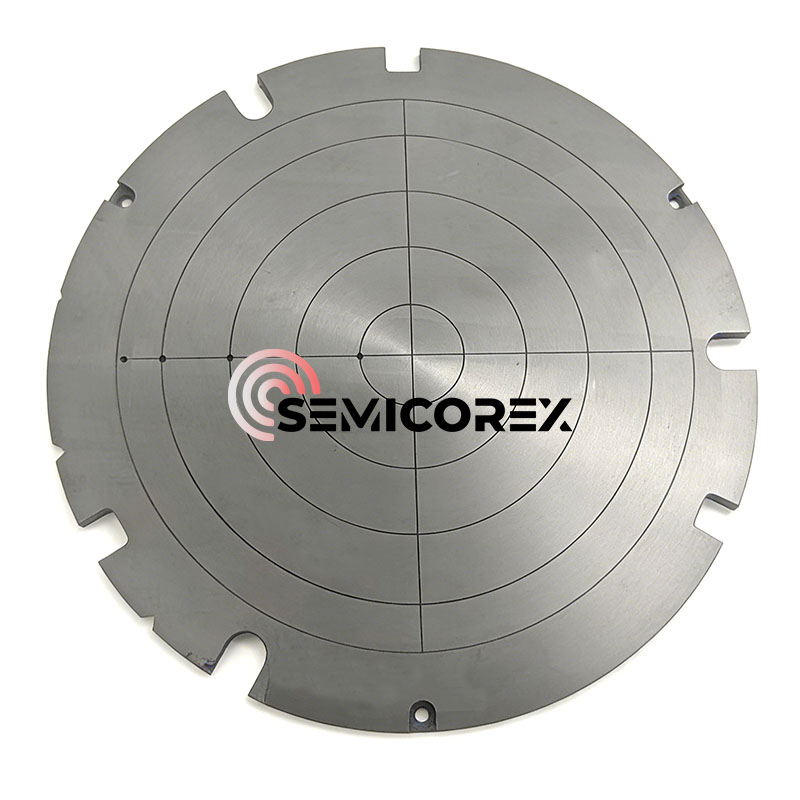

Comme le montre l'image du produit, nos mandrins à vide comportent un réseau complexe de canaux à vide concentriques et radiaux. Ceux-ci sont usinés CNC avec une extrême précision pour garantir une aspiration uniforme sur toute la plaquette, minimisant ainsi les points de contrainte localisés qui pourraient entraîner une rupture de la plaquette.

Planéité submicronique : Nous utilisons des techniques avancées de meulage et de rodage au diamant pour obtenir une planéité globale <1 μm. Ceci est essentiel pour maintenir la profondeur focale requise dans les nœuds de lithographie avancée.

Allègement (facultatif) : pour s'adapter aux étapes à forte accélération des moteurs pas à pas et des scanners, nous proposons des structures internes « allégantes » en nid d'abeille qui réduisent la masse sans compromettre la rigidité structurelle.

Encoches d'alignement du périmètre : les encoches intégrées permettent une intégration transparente avec les effecteurs terminaux robotiques et les capteurs d'alignement au sein de l'outil de processus.

3. Applications critiques dans la chaîne d'approvisionnement des semi-conducteurs

Nos mandrins à vide en céramique SiC constituent la norme de l'industrie pour :

Wafer Thinning & Grinding (CMP) : fournit le support rigide nécessaire pour affiner les plaquettes jusqu'au micron sans écaillage des bords.

Lithographie (Steppers/Scanners) : Agissant comme une « scène » ultra-plate qui garantit une focalisation laser précise pour les nœuds inférieurs à 7 nm.

Métrologie et AOI : garantir que les plaquettes sont parfaitement plates pour une inspection haute résolution et une cartographie des défauts.

Découpage de plaquettes : fournit une aspiration stable lors des opérations de découpage mécanique ou laser à grande vitesse.

Chez Semicorex, nous comprenons qu'un mandrin à vide n'est aussi bon que son intégrité de surface. Chaque mandrin est soumis à un processus de contrôle qualité en plusieurs étapes :

Interférométrie laser : pour vérifier la planéité sur tout le diamètre.

Test de fuite à l'hélium : garantir que les canaux de vide sont parfaitement étanches et efficaces.

Nettoyage en salle blanche : traité dans des environnements de classe 100 pour garantir une contamination métallique ou organique nulle.

Notre équipe d'ingénierie travaille en étroite collaboration avec les fabricants d'outils OEM pour personnaliser les modèles d'emplacements, les dimensions et les interfaces de montage. En choisissant Semicorex, vous investissez dans un composant qui réduit les temps d'arrêt, améliore la précision des superpositions et réduit votre coût total de possession grâce à une durabilité extrême.
