Face d'étanchéité SiC pour DGS

Dans l’environnement à enjeux élevés des compresseurs centrifuges et des turbomachines rotatives, la face d’étanchéité SiC pour DGS constitue le point de défaillance le plus critique. Les joints à gaz secs (DGS) ont révolutionné l'étanchéité industrielle en offrant une solution à faible fuite et sans huile. Au cœur de ces systèmes se trouvent les faces d'étanchéité en carbure de silicium (SiC). Conçus pour les environnements extrêmes, nos anneaux SiC offrent l'intégrité mécanique et la stabilité thermique nécessaires pour maintenir les opérations critiques en fonctionnement sans interruption.

1. La science des principes du joint à gaz sec (DGS)

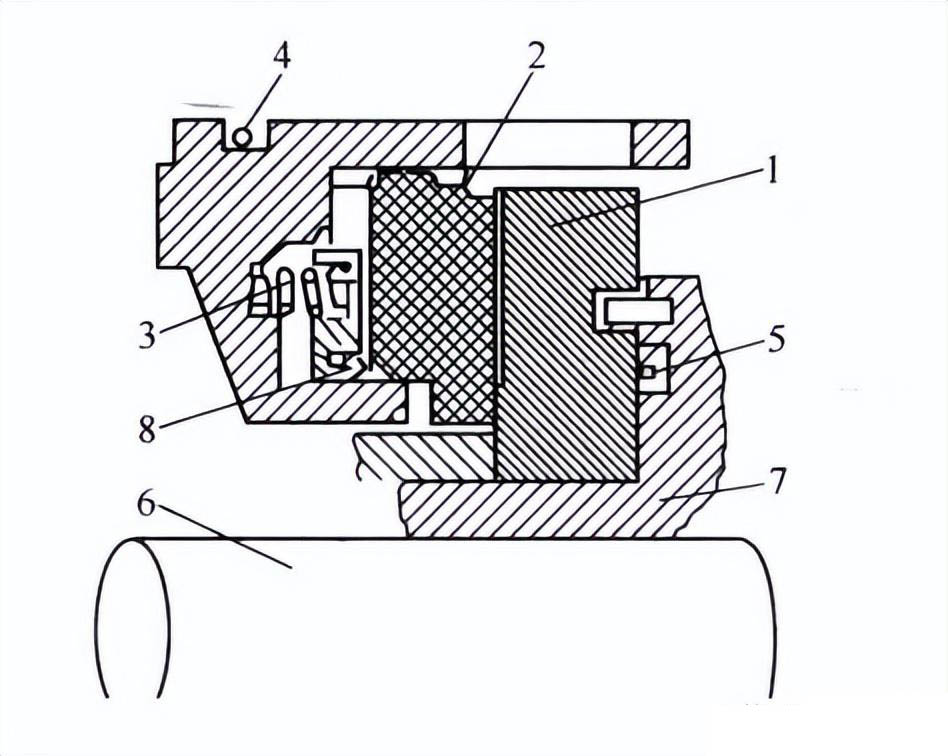

Une face d'étanchéité SiC pour DGS est une garniture mécanique d'extrémité sans contact qui repose sur un mince film de gaz pour séparer les surfaces d'étanchéité. Cette technologie élimine le besoin de systèmes complexes de lubrification à l’huile, réduisant ainsi l’impact environnemental et les coûts de maintenance.

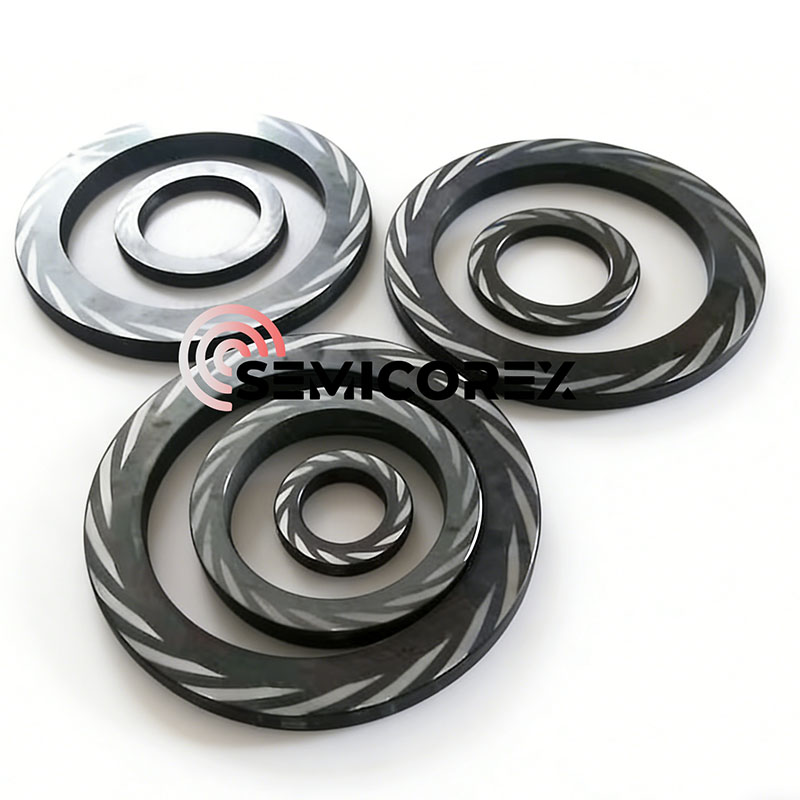

La magie opérationnelle se produit grâce à la portance hydrodynamique. La face rotative du joint (généralement en SiC) est gravée avec précision de rainures hydrodynamiques microscopiques, généralement en forme de spirale, de « T » ou de « U ». Lorsque l'arbre tourne à des vitesses élevées, ces rainures attirent le gaz de traitement ou tampon vers l'intérieur, le comprimant.

Cette compression crée un « coussin de gaz » haute pression qui exerce une force d'ouverture, maintenant un espace stable d'environ 3 à 5 microns entre les faces stationnaires et rotatives. Puisqu’il n’y a aucun contact physique pendant le fonctionnement, la friction et l’usure sont presque nulles. Cependant, le matériau doit être capable de survivre à l'atterrissage lors du démarrage et de l'arrêt, ainsi que de résister aux immenses forces centrifuges de rotation à grande vitesse.

2. Paramètres du carbure de silicium (SiC) et avantages des matériaux

Bien qu'il existe divers matériaux, le carbure de silicium fritté (SSiC) constitue la référence industrielle pour les applications DGS en raison de sa combinaison unique de dureté, de conductivité thermique et d'inertie chimique.

Nos faces d'étanchéité SiC pour DGS sont fabriquées pour répondre aux normes API 617 et API 692 les plus exigeantes.

Avantages matériels clés

Stabilité thermique extrême :Le SiC a un très faible coefficient de dilatation thermique. Cela garantit que la face du joint reste parfaitement plate même lorsqu'elle est exposée aux fluctuations rapides de température courantes dans les états transitoires du compresseur.

Résistance supérieure à la corrosion :Nos anneaux SSiC sont chimiquement inertes sur toute l’échelle de pH (0-14). Ils sont immunisés contre les effets des « gaz acides », du dioxyde de carbone et d’autres hydrocarbures agressifs.

Capacité photovoltaïque élevée :La limite élevée « Pression-Vitesse » (PV) du SiC permet un fonctionnement à des vitesses périphériques supérieures à 150 m/s et à des pressions supérieures à 100 bars.

Finition de surface de précision :Nous utilisons une technologie avancée de rodage au diamant pour obtenir une finition miroir (Ra < 0,05 μm), fournissant la toile parfaite pour les rainures hydrodynamiques gravées au laser.

3. Applications critiques pour la mission

Nos faces d'étanchéité SiC pour DGS sont le choix de confiance des opérateurs mondiaux dans les secteurs suivants :

Pétrole et gaz (amont et intermédiaire) :Indispensable pour les compresseurs de gazoducs haute pression, les plates-formes de réinjection offshore et le traitement du GNL.

Raffinage pétrochimique :Utilisé dans la synthèse de l'éthylène, du méthanol et de l'ammoniac où les fuites de gaz peuvent entraîner des risques catastrophiques pour la sécurité ou des pénalités environnementales.

Production d'énergie :Intégré aux turbines à gaz et aux turbines à vapeur pour fournir une étanchéité fiable aux gaz tampons et de refroidissement.

Économie de l’hydrogène :Alors que l'industrie s'oriente vers l'énergie verte, nos anneaux SiC sont optimisés pour la compression d'hydrogène à haute pression, où la petite taille moléculaire nécessite les plus hauts niveaux de planéité et d'intégrité de la face.
