Plaques de graphite revêtues de SiC

Les plaques de graphite à revêtement SiC Semicorex sont conçues pour relever ces défis, en servant d'interface de haute précision entre les éléments chauffants du réacteur et la tranche elle-même.

1. AvancéRevêtement CVDTechnologie:

La performance de nos plaques repose sur la qualité de la couche de carbure de silicium. Nous utilisons un procédé de dépôt chimique en phase vapeur (CVD) à haute température utilisant des gaz précurseurs de haute pureté (généralement du méthyltrichlorosilane, CH3SiCl3).

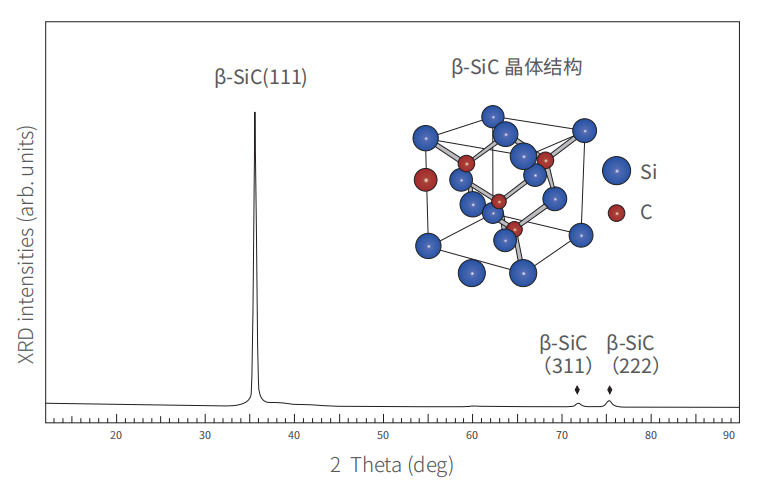

Structure cristalline : Nous déposons une phase cubique $\beta$-SiC à haute densité. Cette structure cristalline spécifique offre la dureté et la résistance chimique les plus élevées possibles.

Joint sans pores : contrairement aux revêtements pulvérisés ou frittés, notre processus CVD crée une surface non poreuse à liaison moléculaire qui élimine les « pièges à gaz », garantissant que l'environnement du réacteur reste à des niveaux de vide ultra poussé sans dégazage.

Morphologie de surface : le revêtement est conçu avec une rugosité de surface contrôlée ($R_a$), optimisée pour fournir suffisamment de friction pour un placement stable de la tranche tout en restant suffisamment lisse pour empêcher le piégeage de particules.

2. Conception mécanique et compatibilité de manipulation automatisée

Les réacteurs d'épitaxie modernes (comme ceux d'AMAT, TEL ou Aixtron) s'appuient sur une manipulation robotisée. Comme le montrent nos plaques usinées avec précision, chaque encoche et chaque trou sont essentiels à la disponibilité des outils.

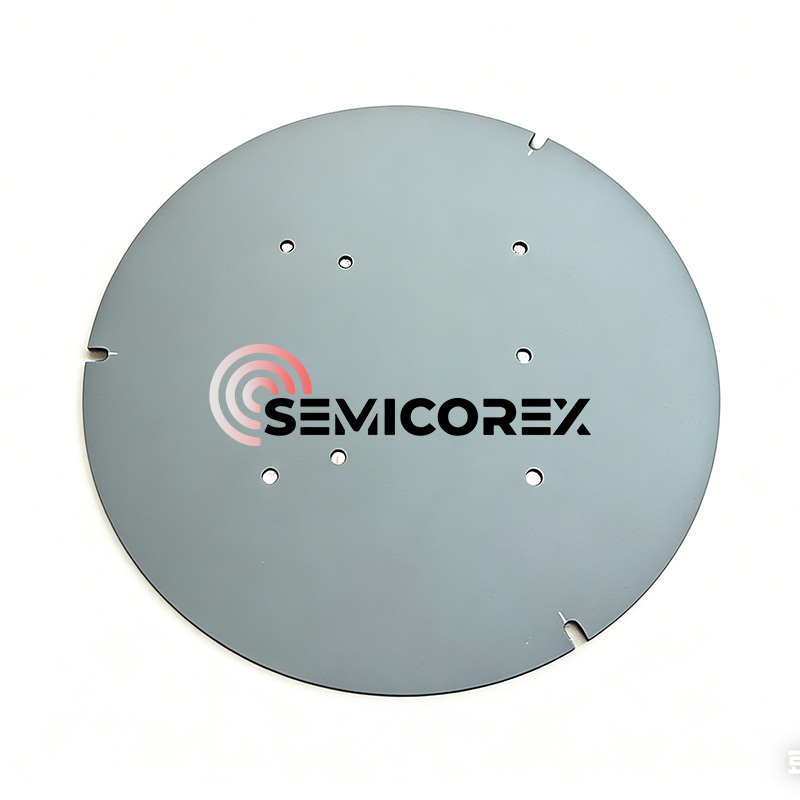

Caractéristiques d'alignement intégrées : nos plaques comportent des encoches et des trous de montage usinés CNC (comme on le voit sur l'image du produit) qui garantissent un centrage parfait lors d'une rotation à grande vitesse.

Planéité et parallélisme : Nous maintenons une tolérance globale de planéité < 20 μm. Ceci est vital car toute légère inclinaison de la plaque entraîne un gradient de température à travers la tranche, entraînant des « lignes de glissement » et une croissance épitaxiale inégale.

Optimisation de la masse thermique : en amincissant avec précision le noyau de graphite, nous optimisons la masse thermique des plaques de graphite recouvertes de SiC, permettant des temps de montée et de descente plus rapides, ce qui augmente directement le nombre de lots par jour.

3. Résilience chimique dans les environnements agressifs

Les processus épitaxiaux sont intrinsèquement corrosifs. NotreRevêtement SiCLes plaques de graphite sont spécifiquement testées contre les gaz de nettoyage et de traitement les plus agressifs :

Résistance à l’hydrogène (H2) : à 1 600 ℃, l’hydrogène peut attaquer les matériaux standard. Notre revêtement β-SiC reste inerte, protégeant le noyau en graphite de l'amincissement structurel.

Nettoyage à la vapeur de HCl : Pour éliminer la croissance « parasite » de SiC entre les lots, les réacteurs utilisent souvent une gravure au HCl. Notre épaisseur de revêtement (>100 μm) offre une « marge d'usure » significative, permettant des centaines de cycles de nettoyage avant que la plaque ne nécessite une remise à neuf.

4. Maximiser le retour sur investissement grâce à la gestion du cycle de vie

Le passage à nos plaques de haute pureté offre une voie claire vers une réduction du coût de possession (CoO) :

Amélioration du rendement : Zones « d'exclusion de bord » réduites grâce à une meilleure uniformité thermique.

Durée de vie prolongée : nos plaques durent généralement 2 à 3 fois plus longtemps que les alternatives à liaison oxyde ou de pureté standard.

Contrôle de la contamination : des traces métalliques plus faibles (Fe, Ni, Cr < 0,1 ppm) entraînent une mobilité plus élevée des porteurs dans le dispositif semi-conducteur final.

Note d'expert : Pour maximiser la durée de vie de vos plaques de graphite à revêtement SiC, nous recommandons un protocole thermique de « démarrage progressif » pour les nouvelles plaques afin de permettre une répartition contrôlée des contraintes au sein de la couche CVD.
